ШРУС внутренний передний предназначен для передачи крутящего момента от коробки передач к внешнему ШРУСу и далее к ведущим колесам автомобиля. Этот узел устанавливается на переднеприводные модели Renault Logan первого поколения с 2004 года выпуска и Renault Sandero с 2007 года, обеспечивая надежную работу трансмиссии при различных условиях эксплуатации.

Внутренний шарнир равных угловых скоростей располагается со стороны коробки передач и работает в паре с внешним ШРУСом, образуя полуось привода колеса. Основная задача внутреннего ШРУСа — передавать вращение при постоянно меняющихся углах и расстояниях между КПП и ступицей, которые возникают при работе подвески. В отличие от внешнего шарнира, внутренний ШРУС компенсирует не только угловые отклонения, но и осевые перемещения полуоси при ходах сжатия и отбоя подвески.

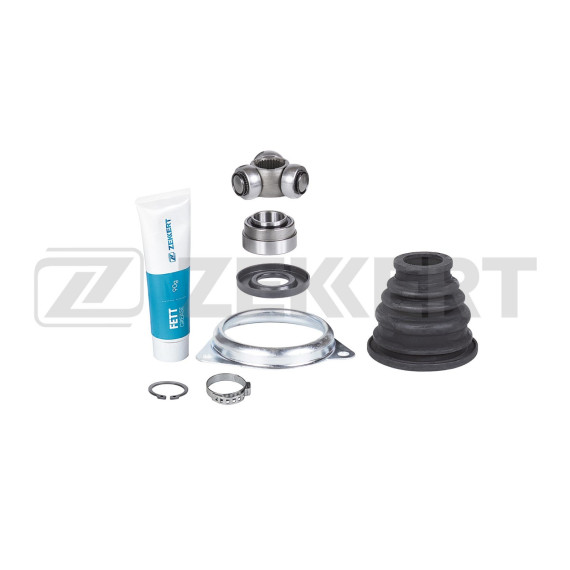

Конструктивно деталь представляет собой шарнир трипоидного типа, состоящий из корпуса-тюльпана, трехлучевой вилки с роликами на подшипниках и приводного вала. Ролики перемещаются по направляющим канавкам внутри корпуса, что позволяет шарниру работать при значительных осевых смещениях до 40-50 мм. Все подвижные элементы защищены резиновым пыльником и смазкой, предотвращающими попадание грязи и влаги.

Данный ШРУС разработан специально для переднеприводных автомобилей Renault Logan первого поколения (2004-2014 годы) и Renault Sandero первого поколения (с 2007 года). Эти модели построены на платформе B0 альянса Renault-Nissan и имеют идентичную конструкцию трансмиссии. Шарнир устанавливается как на левую, так и на правую полуось, при этом важно учитывать, что длина полуосей различается.

Деталь подходит для автомобилей с различными типами двигателей — бензиновыми объемом 1.4 и 1.6 литра, а также дизельными агрегатами. Внутренний ШРУС работает в паре с механическими коробками передач JH1 и JH3, которыми комплектовались эти модели. При подборе необходимо учитывать год выпуска и модификацию автомобиля, так как в процессе производства могли применяться шарниры с незначительными конструктивными отличиями.

Трипоидная конструкция внутреннего ШРУСа отличается от шариковой схемы внешнего шарнира. Три ролика на игольчатых подшипниках закреплены на лучах вилки и перемещаются по продольным дорожкам корпуса-тюльпана. Такая схема обеспечивает компенсацию осевых перемещений без заметных потерь мощности и позволяет работать при углах до 20-24 градусов.

Корпус шарнира выполнен из высокопрочной стали и имеет шлицевое соединение для установки в коробку передач. Внутренняя поверхность тюльпана точно обработана для обеспечения плавного хода роликов. Вилка с роликами жестко соединена с валом привода, который на другом конце имеет шлицы для крепления внешнего ШРУСа. Игольчатые подшипники роликов обеспечивают минимальное трение и долговечность при высоких нагрузках.

Герметизация шарнира выполнена резиновым гофрированным пыльником, который крепится хомутами к корпусу и валу. Внутренний объем заполнен специальной пластичной смазкой, рассчитанной на весь срок службы узла при условии сохранения целостности пыльника. Качество смазки и герметичность — критически важные факторы для ресурса ШРУСа.

Замена внутреннего ШРУСа требуется при появлении характерных признаков износа — хруста, щелчков или вибрации при разгоне и движении. Основная причина выхода из строя — разрыв пыльника и попадание абразивных частиц в подвижные соединения. Песок и грязь быстро изнашивают ролики и дорожки, что приводит к люфтам и разрушению шарнира.

Внутренний ШРУС испытывает меньшие угловые нагрузки по сравнению с внешним, но работает в более сложных условиях из-за близости к дорожному полотну и воздействия дорожных реагентов. При эксплуатации в тяжелых условиях — на разбитых дорогах, при частой езде по бездорожью или с перегрузом — ресурс шарнира сокращается. Регулярный осмотр пыльников позволяет предотвратить преждевременный износ.

Установка внутреннего ШРУСа выполняется со стороны коробки передач после снятия колеса и освобождения полуоси от ступицы. Шарнир извлекается из КПП с помощью монтажных приспособлений, при этом важно не повредить сальник коробки передач. При монтаже нового ШРУСа необходимо использовать свежую смазку, установить новые хомуты на пыльник и проверить надежность фиксации стопорного кольца в коробке передач.

Выбор качественного внутреннего ШРУСа обеспечивает стабильную работу трансмиссии и безопасность движения. Оригинальные и качественные аналоговые детали проходят точную механическую обработку и термообработку, что гарантирует заявленный ресурс. При замене рекомендуется одновременно устанавливать новые пыльники, хомуты и использовать рекомендованную производителем смазку для обеспечения максимального срока службы узла.
