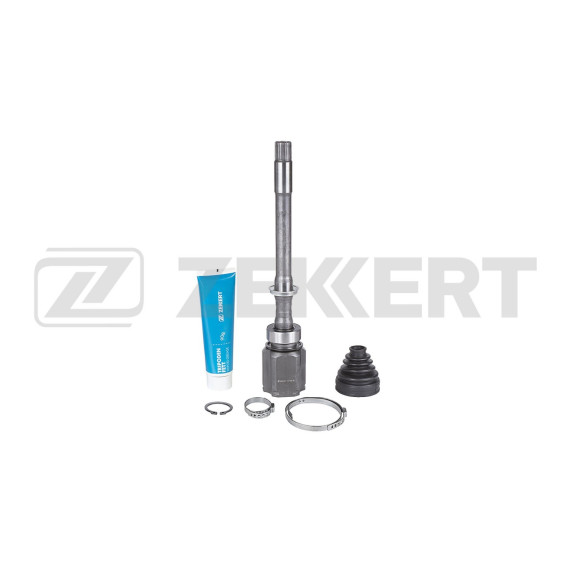

Внутренний шарнир равных угловых скоростей представляет собой ключевой элемент трансмиссии переднеприводных и полноприводных автомобилей Toyota RAV4 третьего и четвертого поколений (кузова A30, A40) выпуска с 2006 года, а также кроссоверов Lexus NX первого поколения (платформа Z10) с 2014 года. Устанавливается на правую сторону с механической коробкой передач.

ШРУС внутренний соединяет полуось с дифференциалом коробки передач, обеспечивая передачу крутящего момента от трансмиссии к колесу. Конструкция шарнира компенсирует вертикальные перемещения подвески при движении по неровностям, сохраняя постоянную скорость вращения даже при изменении угла между валами. В отличие от наружного ШРУСа, внутренний работает при меньших углах поворота, но должен выдерживать большие осевые нагрузки при сжатии и растяжении подвески.

Шарнир выполнен по трипоидной или шариковой схеме, что определяется конкретной модификацией автомобиля. Корпус ШРУСа изготавливается из высокопрочной легированной стали с термической обработкой для повышения износостойкости рабочих поверхностей. Внутри размещаются шарики или ролики, перемещающиеся по специальным дорожкам и обеспечивающие плавную передачу момента.

Посадочные шлицы правого внутреннего ШРУСа имеют специфические размеры для установки в картер КПП с правой стороны. Конструкция включает стопорное кольцо для фиксации в дифференциале и предотвращения самопроизвольного выхода привода. Защитный пыльник из эластомера герметизирует внутреннюю полость, сохраняя смазку и предотвращая попадание грязи и влаги.

Деталь разработана специально для моделей Toyota RAV4 A30 (2006-2012 годы) и RAV4 A40 (2013-2018 годы) с передним и полным приводом, оснащенных механической трансмиссией. Также подходит для Lexus NX200t, NX300 и NX300h первого поколения (2014 года и новее) с соответствующим типом привода. Важно учитывать тип коробки передач — данный ШРУС предназначен исключительно для механических КПП.

При подборе необходимо учитывать модификацию двигателя и год выпуска, так как в разные периоды производства могли применяться приводы с различными параметрами шлицов и длиной вала. Правая и левая стороны имеют разные артикулы и не взаимозаменяемы из-за различий в конструкции картера коробки передач.

О выходе из строя внутреннего ШРУСа сигнализируют характерные щелчки или хруст при трогании с места, разгоне или торможении двигателем. Вибрация при движении на скорости, особенно при нагрузке, также указывает на проблемы с шарниром. Разрывы пыльника приводят к вымыванию смазки и быстрому износу рабочих поверхностей.

Увеличенный люфт между валом и корпусом шарнира, течь смазки из-под хомутов пыльника требуют немедленной диагностики. Игнорирование симптомов может привести к заклиниванию привода во время движения или полному разрушению шарнира с потерей подвижности колеса.

Монтаж требует демонтажа колеса, элементов подвески и извлечения полуоси из ступицы и коробки передач. Внутренний ШРУС извлекается из дифференциала путем преодоления усилия стопорного кольца — необходимо использовать монтажные лопатки и проявлять осторожность, чтобы не повредить сальники КПП. При установке нового шарнира важно обеспечить правильную посадку стопорного кольца с характерным щелчком.

Перед монтажом рекомендуется заполнить корпус ШРУСа специальной смазкой для шарниров (обычно входит в комплект), установить новые хомуты пыльника и проверить отсутствие повреждений на шлицах вала. После сборки необходимо проверить уровень масла в коробке передач и убедиться в отсутствии посторонних звуков при вращении колеса.
