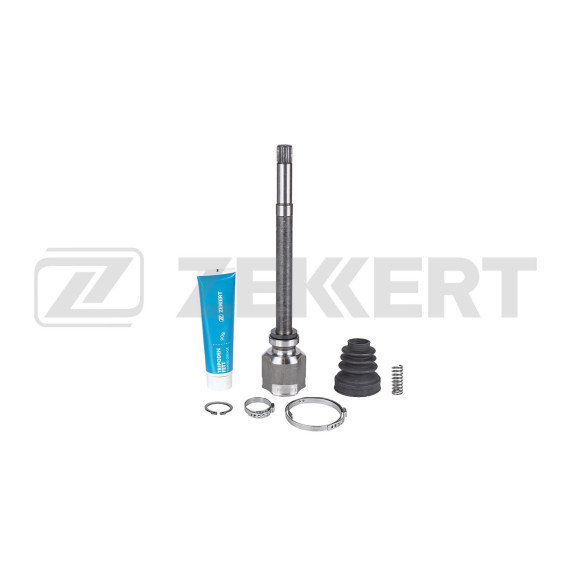

ШРУС внутренний передний правый — ключевой элемент трансмиссии переднеприводных автомобилей Peugeot Partner с 2008 года и Peugeot 307 с 2000 года, оборудованных механической коробкой передач. Этот узел обеспечивает передачу крутящего момента от дифференциала к полуоси при постоянно изменяющихся углах работы привода.

Внутренний шарнир равных угловых скоростей устанавливается со стороны коробки передач и компенсирует вертикальные перемещения колеса при работе подвески. В отличие от внешнего ШРУСа, внутренний узел должен обеспечивать не только угловую подвижность, но и осевое перемещение приводного вала при сжатии и отбое подвески. Именно эта особенность конструкции позволяет полуоси изменять свою длину в процессе движения.

Правосторонний ШРУС работает в паре с левым, обеспечивая симметричную передачу момента на оба передних колеса. При этом правая сторона часто испытывает несколько иные нагрузки из-за особенностей компоновки силового агрегата и распределения массы автомобиля.

Внутренний ШРУС данного типа выполнен по трипоидной схеме с тремя роликами на игольчатых подшипниках. Такая конструкция оптимальна для внутреннего шарнира, так как обеспечивает необходимую осевую подвижность при сохранении способности работать под углом до 20-23 градусов.

Корпус шарнира выполнен в виде стакана с тремя продольными канавками, по которым перемещаются ролики трипода. Внутренняя поверхность проходит точную механическую обработку для минимизации трения и износа. Материал корпуса — высокопрочная легированная сталь с термической обработкой, обеспечивающая стойкость к ударным нагрузкам и циклическим деформациям.

Трипод крепится на шлицах приводного вала и представляет собой крестовину с тремя цапфами, на которых установлены ролики. Ролики вращаются на игольчатых подшипниках, что снижает потери на трение при передаче момента и обеспечивает плавность работы. Конструкция предусматривает точное соблюдение зазоров и посадок для исключения люфтов и вибраций.

Данный ШРУС разработан специально для:

Peugeot Partner второго и третьего поколений (с 2008 года) — как в грузопассажирской, так и в пассажирской модификации Tepee. Узел учитывает особенности подвески и трансмиссии этой модели, включая различные варианты двигателей с механической коробкой.

Peugeot 307 всех поколений (с 2000 года) — в кузовах хэтчбек, седан, универсал SW и кабриолет CC. ШРУС подходит для комплектаций с различным объемом двигателя при условии установки механической трансмиссии.

Важно учитывать, что узел предназначен исключительно для автомобилей с МКПП. Версии с автоматической коробкой передач могут иметь иные геометрические параметры и посадочные размеры приводов.

При износе внутреннего ШРУСа появляется характерный хруст или щелчки при трогании с места, особенно при повороте руля. В отличие от внешнего шарнира, звуки от внутреннего более глухие и ощущаются ближе к центру автомобиля. Вибрация на скорости, особенно при разгоне, также может указывать на износ внутреннего узла.

Разрыв пыльника внутреннего ШРУСа критичен — попадание грязи, воды и песка быстро разрушает трущиеся поверхности. Регулярный осмотр защитных чехлов позволяет предотвратить преждевременный выход узла из строя. При обнаружении повреждений пыльника рекомендуется немедленная замена, так как даже кратковременная эксплуатация без защиты приводит к необратимому износу.

Замена внутреннего ШРУСа требует демонтажа всего приводного вала в сборе. Процедура включает отсоединение от ступицы, извлечение внутреннего шарнира из коробки передач и последующую разборку узла. При установке критически важно соблюдать момент затяжки крепежных элементов и правильно зафиксировать стопорные кольца.

Заправка смазкой — обязательный этап сборки. Внутренний ШРУС требует специальной консистентной смазки, устойчивой к высоким нагрузкам и температурам. Количество смазки должно быть достаточным для заполнения внутреннего объема шарнира, но не избыточным, чтобы не создавать давление в пыльнике.

При установке нового узла рекомендуется обновить пыльники и хомуты крепления, даже если старые визуально выглядят исправными. Это предотвратит преждевременный выход нового ШРУСа из строя. Также стоит проверить состояние сальника в коробке передач, через который проходит приводной вал.
