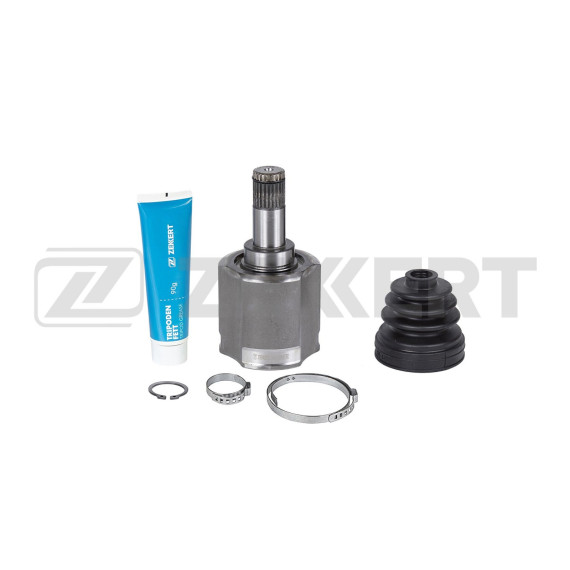

Внутренний шарнир равных угловых скоростей передней левой полуоси разработан специально для китайского кроссовера Chery Tiggo первого поколения с индексом T11, выпускавшегося с 2005 года. Этот элемент трансмиссии обеспечивает передачу крутящего момента от коробки передач к ступице колеса при постоянно меняющихся углах и расстояниях между агрегатами.

Внутренний ШРУС устанавливается со стороны коробки передач на левой приводной полуоси переднеприводной трансмиссии Chery Tiggo T11. Деталь работает в паре с наружным шарниром, формируя полноценный привод переднего левого колеса. Внутренний шарнир компенсирует изменение длины полуоси при ходах подвески, одновременно передавая вращение под изменяющимися углами до 20-22 градусов.

Левосторонний шарнир имеет конструктивные отличия от правого аналога, связанные с особенностями компоновки силового агрегата и асимметричным расположением дифференциала в коробке передач. Взаимозаменяемость левого и правого ШРУСов невозможна из-за различий в длине шлицевой части и геометрии посадочных мест.

Внутренний шарнир выполнен по трипоидной схеме — наиболее распространенной для внутренних ШРУСов современных переднеприводных автомобилей. Основу конструкции составляет трехлучевая крестовина с роликами, которые перемещаются по направляющим канавкам корпуса-тюльпана. Такое решение позволяет детали не только передавать момент под углом, но и компенсировать осевое перемещение на 40-50 мм.

Корпус шарниира изготавливается из высокопрочной легированной стали с последующей термообработкой рабочих поверхностей. Внутренние канавки проходят точную механическую обработку и закалку для обеспечения минимального износа при контакте с роликами. Трипоид выполняется как единое целое с валом или имеет шлицевое соединение для установки на полуось.

Защитный пыльник из эластичной резины или термопластичного материала крепится к корпусу и валу с помощью металлических или пластиковых хомутов. Герметичность узла критически важна — попадание влаги, грязи или песка приводит к ускоренному износу рабочих поверхностей и выходу шарнира из строя.

Деталь предназначена для установки на Chery Tiggo первого поколения (T11) выпуска с 2005 года. Этот кроссовер оснащался бензиновыми двигателями объемом 2.0 и 2.4 литра в сочетании с механической или автоматической коробкой передач. Шарнир совместим со всеми модификациями модели независимо от типа трансмиссии и мощности силового агрегата.

При подборе важно учитывать год выпуска конкретного автомобиля, поскольку в процессе производства могли вноситься изменения в конструкцию приводных валов. Рестайлинговые версии и более поздние модели Tiggo могут иметь отличающиеся элементы трансмиссии.

Характерным симптомом износа внутреннего ШРУСа является хруст или щелчки при трогании с места под нагрузкой, особенно на неровностях дороги. В отличие от наружного шарнира, который проявляет себя при поворотах руля, внутренний дает о себе знать при работе подвески и изменении длины полуоси.

Вибрация на скорости, рывки при разгоне и переключении передач также указывают на проблемы с внутренним шарниром. Разрыв пыльника приводит к вымыванию смазки и попаданию абразивных частиц, что резко ускоряет износ. Визуальный осмотр защитного чехла при каждом техническом обслуживании позволяет выявить повреждения на ранней стадии.

Увеличенный люфт в шарнире определяется покачиванием полуоси в продольном направлении при вывешенном колесе. Критический износ может привести к полному разрушению шарнира и заклиниванию привода во время движения.

Ресурс внутреннего ШРУСа на Chery Tiggo T11 в нормальных условиях эксплуатации составляет 100-150 тысяч километров. Агрессивная манера вождения, частые поездки по разбитым дорогам и езда с перегрузом сокращают срок службы узла. Своевременная замена поврежденных пыльников существенно продлевает ресурс шарнира.

При установке нового ШРУСа обязательно используется специальная высокотемпературная смазка на основе дисульфида молибдена или литиевого комплекса. Количество смазки должно соответствовать рекомендациям производителя — избыток приводит к разрыву пыльника, недостаток — к ускоренному износу.

Затяжка хомутов пыльника требует аккуратности — чрезмерное усилие повреждает резину, недостаточное не обеспечивает герметичность. После установки рекомендуется проверить отсутствие люфтов и посторонних звуков при пробной поездке с нагрузкой и проездом неровностей.
