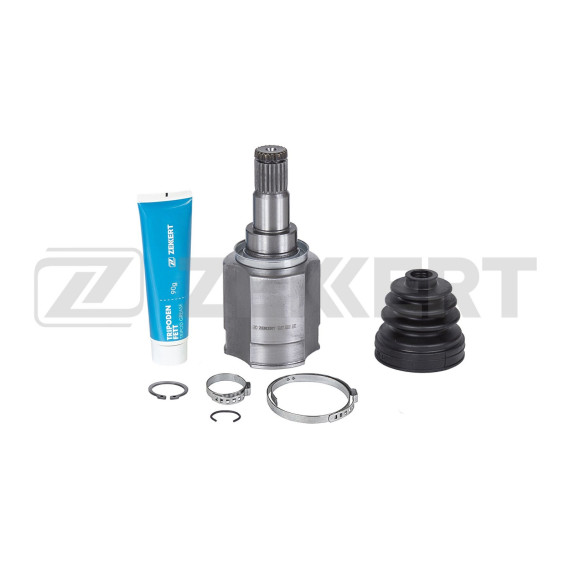

Внутренний шарнир равных угловых скоростей (ШРУС) представляет собой критически важный элемент трансмиссии, обеспечивающий передачу крутящего момента от коробки передач к колесу при постоянно меняющихся углах работы подвески. Данная деталь разработана специально для автомобилей Ford Fusion с 2002 года выпуска и Ford Fiesta V поколения с 2001 года, оснащенных автоматической коробкой передач.

Внутренний ШРУС устанавливается со стороны коробки передач и работает в паре с наружным шарниром, формируя полноценный приводной вал передней оси. Левосторонняя конструкция этого шарнира учитывает специфику компоновки силового агрегата и особенности углов работы именно левого привода. Деталь компенсирует вертикальные перемещения колеса при работе подвески, одновременно передавая мощность от дифференциала к ступице.

Внутренний шарнир отличается от наружного увеличенным диапазоном осевого перемещения. Это позволяет приводному валу изменять свою длину при сжатии и отбое подвески, сохраняя при этом непрерывную передачу крутящего момента. Конструкция предусматривает работу под углами до 20-25 градусов, что особенно важно при активном маневрировании и проезде неровностей.

Шарнир выполнен по трипоидной схеме с тремя роликами на игольчатых подшипниках, закрепленными на трехлучевой вилке. Ролики перемещаются по специальным канавкам внутри корпуса-тюльпана, что обеспечивает плавность хода и компенсацию осевых смещений. Такая конструкция минимизирует вибрации и рывки при передаче момента, что особенно заметно при разгоне и торможении двигателем.

Корпус внутреннего ШРУСа соединяется с выходным валом дифференциала автоматической коробки передач через шлицевое соединение и фиксируется стопорным кольцом. Противоположная сторона — трипоид — жестко крепится на шлицах приводного вала. Герметичность узла обеспечивается специальным резиновым пыльником, который защищает внутренние элементы от воды, грязи и дорожных реагентов.

Данный ШРУС предназначен исключительно для автомобилей с автоматической трансмиссией. Это важная особенность, поскольку геометрия крепления и размеры шлицевых соединений в АКПП отличаются от механических коробок. Ford Fusion первого поколения и Fiesta пятой генерации имеют идентичную платформу, что обеспечивает взаимозаменяемость многих трансмиссионных компонентов между этими моделями.

Левостороннее исполнение учитывает асимметрию расположения двигателя и коробки передач. В большинстве переднеприводных автомобилей Ford левый и правый приводы имеют разную длину, что влияет на конструкцию внутренних шарниров. Установка правого ШРУСа на левую сторону (или наоборот) невозможна из-за различий в геометрии и точках крепления.

При эксплуатации внутренний ШРУС подвергается значительным нагрузкам, особенно при резких ускорениях, движении по неровным дорогам и поворотах под нагрузкой. Основными признаками износа являются характерные щелчки или хруст при трогании с места, вибрация на скорости, рывки при ускорении. Повреждение пыльника ведет к быстрому загрязнению смазки и ускоренному износу роликов и канавок.

Своевременная замена изношенного ШРУСа предотвращает более серьезные повреждения трансмиссии. Разрушение внутреннего шарнира в движении может привести к полной потере привода на колесо, повреждению сальника дифференциала и утечке трансмиссионного масла. Регулярный осмотр пыльников и внимание к посторонним звукам позволяют выявить проблему на ранней стадии.

Монтаж внутреннего ШРУСа требует соблюдения определенной последовательности операций. Деталь устанавливается в картер коробки передач до характерного щелчка стопорного кольца, что гарантирует надежную фиксацию. Критически важно использовать новый пыльник и качественную специализированную смазку, рассчитанную на высокие нагрузки и широкий температурный диапазон.

При сборке необходимо проконтролировать отсутствие люфтов в шлицевых соединениях и свободный ход шарнира по всему диапазону рабочих углов. Пыльник должен быть надежно зафиксирован хомутами без перекосов и складок, которые могут привести к преждевременному повреждению. Правильная центровка всех элементов привода обеспечивает долговечность узла и комфортную работу трансмиссии.
