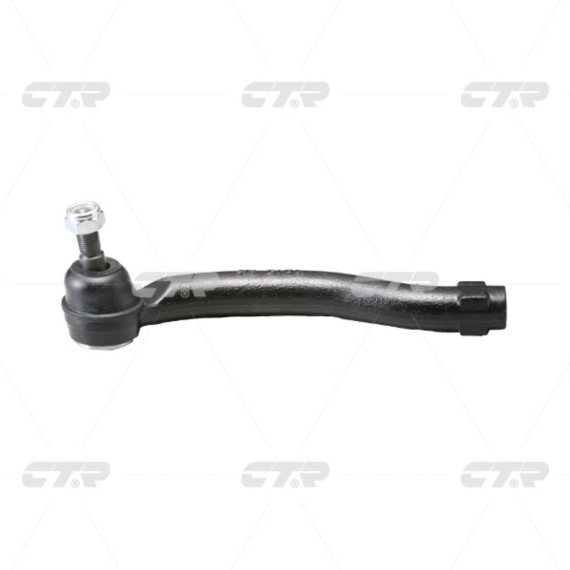

Наконечник рулевой тяги представляет собой критически важный элемент рулевого управления, который обеспечивает передачу усилия от рулевой рейки или редуктора непосредственно на поворотный кулак колеса. Данная деталь разработана специально для моделей TOYOTA Alphard с 2008 года, Estima с 2006 года, Previa с 2005 года и LEXUS GS с 2006 года выпуска.

Наконечник состоит из металлического корпуса с шаровым шарниром, который позволяет колесу поворачиваться в горизонтальной плоскости и одновременно компенсировать вертикальные перемещения подвески. Шаровой палец изготовлен из закаленной стали и помещен в полимерный вкладыш, обеспечивающий плавность хода и минимальный люфт. Конструкция предусматривает защитный пыльник из износостойкой резины, который предохраняет шарнир от проникновения грязи, влаги и дорожных реагентов.

Резьбовая часть наконечника имеет стандартизированный диаметр и шаг резьбы, соответствующие заводским спецификациям указанных моделей. Это обеспечивает точную установку и надежную фиксацию контргайкой, что критично для сохранения правильных углов установки колес.

Основная задача наконечника — преобразование вращательного движения руля в поворот колес автомобиля. При повороте рулевого колеса усилие через рулевую рейку передается на рулевые тяги, а затем через наконечники на поворотные кулаки. Шаровое соединение позволяет компенсировать изменение геометрии подвески при движении по неровностям, обеспечивая стабильность управления.

Деталь рассчитана на значительные механические нагрузки, возникающие при маневрировании, особенно учитывая массу таких автомобилей как Alphard и Estima. Качественный наконечник гарантирует точность рулевого управления и предсказуемость поведения автомобиля в поворотах.

Данный наконечник предназначен для установки на минивэны и представительские седаны японских брендов. TOYOTA Alphard второго поколения, начиная с 2008 года, и Estima третьего поколения с 2006 года используют идентичную конструкцию рулевого управления. Модель Previa европейского рынка с 2005 года также совместима с этой деталью.

Для LEXUS GS третьего поколения (с 2006 года) применяется аналогичная конструкция наконечника, что обусловлено использованием общей платформы с другими моделями концерна Toyota. При подборе необходимо учитывать сторону установки — левую или правую.

Износ наконечника рулевой тяги проявляется в виде увеличенного люфта в рулевом управлении, стуков при проезде неровностей и маневрировании на малой скорости. Характерным симптомом является неравномерный износ протектора шин с внутренней или внешней стороны, что указывает на нарушение углов установки колес из-за изношенного шарнира.

При диагностике специалисты проверяют осевой и радиальный люфт шарового пальца, а также состояние защитного пыльника. Разорванный пыльник ускоряет износ шарнира, так как смазка вытекает, а абразивные частицы попадают внутрь. Своевременная замена наконечников критична для безопасности, поскольку их разрушение приводит к потере управления автомобилем.

Замена наконечника требует снятия колеса и отсоединения шарового пальца от поворотного кулака с помощью специального съемника. Перед демонтажом старого наконечника рекомендуется отметить его положение на рулевой тяге для сохранения приблизительных углов установки колес. После установки нового наконечника обязательна регулировка схождения колес на стенде развал-схождения.

Момент затяжки крепежных элементов должен соответствовать заводским спецификациям, что особенно важно для автомобилей премиум-сегмента LEXUS. Неправильная затяжка может привести к преждевременному износу или ослаблению соединения. Контргайка на резьбовой части тяги предотвращает самопроизвольное изменение регулировки во время эксплуатации.
