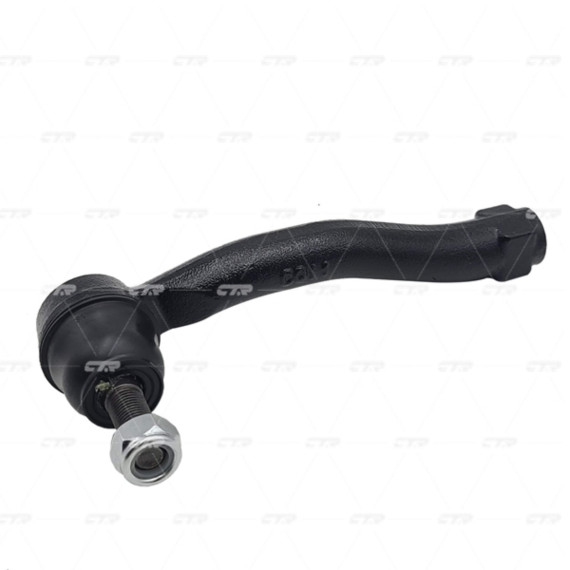

Наконечник рулевой тяги представляет собой ключевой элемент рулевого управления, обеспечивающий передачу усилия от рулевой рейки к поворотному кулаку колеса. Эта деталь отвечает за точность управления автомобилем и безопасность движения, преобразуя вращение руля в поворот колес под нужным углом.

Данный наконечник выполняет функцию шарнирного соединения в системе рулевого управления. Он компенсирует изменение углов между рулевой тягой и поворотным кулаком при работе подвески, позволяя колесу одновременно поворачиваться и перемещаться вверх-вниз. Внутри корпуса располагается шаровой палец, который обеспечивает подвижность соединения в необходимых плоскостях при сохранении жесткости конструкции.

Наконечник воспринимает значительные нагрузки во время движения: удары от неровностей дороги, усилия при маневрировании, вибрации. При этом он должен сохранять точность позиционирования колеса и минимальный люфт в соединении.

Деталь разработана для установки на следующие модели:

TOYOTA Yaris второго поколения (XP90) выпуска 2005-2012 годов — компактный городской хэтчбек с передним приводом, популярный благодаря экономичности и маневренности.

TOYOTA Vitz третьего поколения (XP90) 2007-2013 годов — японская версия Yaris с аналогичной конструкцией рулевого управления и подвески.

TOYOTA Prius C (Aqua) с 2012 года выпуска — гибридная модель на базе платформы Yaris, использующая общие элементы рулевого управления.

Daihatsu Charade с 2011 года — автомобиль, построенный на той же платформе и имеющий идентичную геометрию рулевого привода.

Все перечисленные модели объединяет единая конструкция передней подвески типа McPherson и схожая компоновка рулевого механизма, что обеспечивает взаимозаменяемость компонентов.

Наконечник изготавливается из высокопрочной стали, способной выдерживать динамические нагрузки и сопротивляться износу. Шаровой палец проходит термическую обработку для повышения твердости рабочей поверхности. Корпус наконечника имеет резьбовую часть для крепления к рулевой тяге и коническое посадочное место для фиксации в поворотном кулаке.

Защитный пыльник из эластичной резины предохраняет шаровое соединение от попадания грязи, воды и абразивных частиц. Внутри узла находится специальная смазка, рассчитанная на весь срок службы детали. Конструкция предусматривает определенный момент затяжки при установке для создания оптимального натяга в шарнире.

Геометрия наконечника точно соответствует заводским параметрам, что критично для сохранения правильных углов установки колес и характеристик управляемости автомобиля.

О выходе наконечника из строя сигнализирует появление люфта в рулевом управлении, который ощущается как свободный ход руля перед началом поворота колес. При движении по неровностям возникают стуки в передней части автомобиля, особенно заметные на малой скорости. Руль может самопроизвольно отклоняться от прямолинейного положения.

Визуальный осмотр может выявить порванный пыльник, следы вытекшей смазки, коррозию на металлических частях. При диагностике на подъемнике проверяется наличие люфта покачиванием колеса в горизонтальной плоскости при зафиксированной рулевой тяге.

Изношенные наконечники негативно влияют на углы установки колес, приводя к неравномерному износу шин и ухудшению управляемости. Критический износ может стать причиной разрушения соединения и потери контроля над автомобилем.

Замена наконечника требует демонтажа колеса и отсоединения детали от поворотного кулака специальным съемником. Перед выкручиванием старого наконечника рекомендуется замерить количество видимых витков резьбы или сделать метку положения относительно рулевой тяги — это позволит сохранить примерные углы развала-схождения.

Новый наконечник вкручивается на аналогичную глубину, затем производится точная регулировка схождения колес на стенде. Конусное соединение с поворотным кулаком затягивается с определенным моментом, после чего фиксируется шплинтом или самоконтрящейся гайкой в зависимости от конструкции.

Рекомендуется менять наконечники парами — одновременно с обеих сторон передней оси, даже если износ заметен только с одной стороны. Это обеспечивает симметричность характеристик рулевого управления и предотвращает необходимость повторной регулировки углов установки колес в ближайшее время.

После установки обязательна проверка и регулировка развала-схождения, так как даже небольшое отклонение геометрии приводит к ускоренному износу шин и ухудшению управляемости автомобиля.
