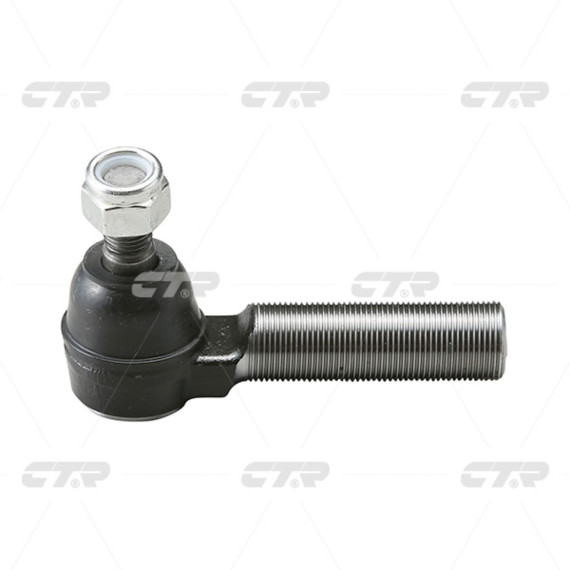

Наконечник рулевой тяги представляет собой критически важный элемент рулевого управления внедорожников TOYOTA Land Cruiser нескольких поколений и LEXUS LX 450. Деталь обеспечивает передачу усилия от рулевого механизма на поворотный кулак колеса, позволяя точно управлять направлением движения автомобиля.

Основная задача наконечника — преобразование вращательного движения рулевого колеса в поворот передних колес. Конструктивно деталь работает в паре с рулевой тягой, формируя подвижное шарнирное соединение. Именно наконечник компенсирует угловые перемещения при работе подвески, одновременно передавая управляющее усилие.

При эксплуатации внедорожника наконечник испытывает значительные динамические и статические нагрузки, особенно при движении по бездорожью, преодолении препятствий и маневрировании с вывернутыми колесами. Качественная деталь должна сохранять геометрию соединения и обеспечивать минимальный люфт в шарнире на протяжении всего срока службы.

Наконечник состоит из металлического корпуса с резьбовым соединением для крепления к рулевой тяге и шарового пальца, который фиксируется в поворотном кулаке. Шаровой шарнир защищен резиновым пыльником, предотвращающим попадание грязи, воды и абразивных частиц внутрь механизма. Внутри корпуса находится смазка, обеспечивающая плавность хода и снижающая износ трущихся поверхностей.

Для моделей Land Cruiser 80-й серии (1990-1998), 100-й серии (1998-2007) и семейства Land Cruiser 70 конструкция наконечников учитывает увеличенную массу автомобилей и специфику эксплуатации. Усиленные шаровые опоры и более толстые стенки корпуса позволяют выдерживать нагрузки при движении по пересеченной местности.

Данный наконечник разработан для установки на:

TOYOTA Land Cruiser выпуска 1990-2001 годов — включая модели с индексами FZJ80, HDJ80, HZJ80 и переходные версии к 100-й серии. Подходит для автомобилей с различными типами двигателей и комплектациями подвески.

TOYOTA Land Cruiser 70 производства 1996-2010 годов — семейство утилитарных внедорожников, включающее варианты с короткой и длинной колесной базой, пикапы и фургоны. Конструкция рулевого управления этих моделей предъявляет особые требования к прочности деталей.

LEXUS LX 450 — премиальная версия Land Cruiser 80-й серии, выпускавшаяся для североамериканского рынка. Несмотря на отличия в отделке и оснащении, рулевое управление идентично базовой модели Toyota.

Износ наконечника проявляется через увеличение люфта в рулевом управлении, появление стуков при проезде неровностей и маневрировании. Автомобиль может терять стабильность траектории, требовать постоянных подруливаний. При критическом износе возможен разрыв пыльника, после чего деградация шарнира ускоряется многократно.

Проверку состояния наконечников следует проводить при каждом техническом обслуживании, особенно после интенсивной эксплуатации на бездорожье. Диагностика включает визуальный осмотр пыльников, проверку люфта покачиванием колеса и оценку усилия в шарнире.

Замена наконечников рулевых тяг требует обязательной регулировки углов установки колес после монтажа. Положение наконечника на резьбовой части тяги определяет схождение передних колес, влияющее на управляемость и износ шин.

При установке критически важно соблюдать момент затяжки резьбовых соединений согласно технической документации производителя автомобиля. Недостаточная затяжка приведет к самоотворачиванию крепежа, чрезмерная — к повреждению резьбы или деформации корпуса наконечника.

Для внедорожников Land Cruiser, эксплуатируемых в условиях бездорожья, рекомендуется периодический осмотр защитных пыльников и их своевременная замена при обнаружении трещин или разрывов. Это существенно продлевает ресурс шарнирных соединений.
