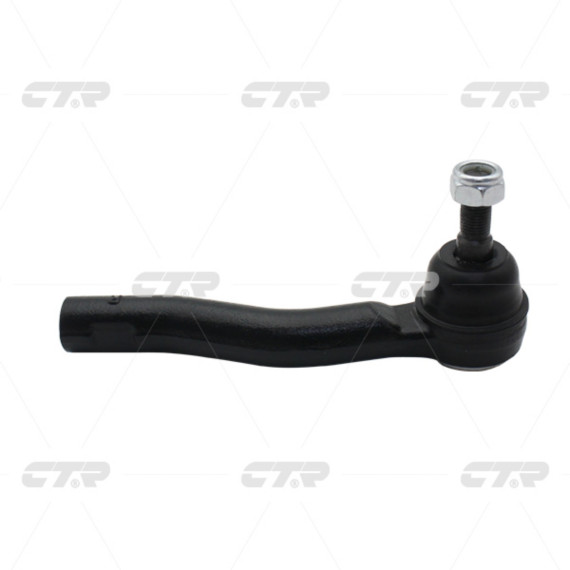

Наконечник рулевой тяги — критически важный элемент рулевого управления, обеспечивающий передачу усилия от рулевой рейки непосредственно на поворотный кулак колеса. Эта деталь представляет собой шарнирное соединение, которое позволяет колесам поворачиваться при вращении руля, одновременно компенсируя вертикальные перемещения подвески.

Данный наконечник разработан специально для моделей TOYOTA C-HR с 2016 года выпуска, Corolla с 2019 года, Prius с 2015 года и Prius Prime с 2017 года. Конструкция адаптирована под геометрию подвески и параметры рулевого управления этих автомобилей, что гарантирует точное соответствие заводским требованиям по углам установки колес и характеристикам рулевого механизма.

Наконечник состоит из металлического корпуса с шаровым пальцем, заключенного в защитный пыльник. Шаровое соединение обеспечивает необходимую подвижность в нескольких плоскостях, позволяя колесу одновременно поворачиваться и перемещаться вверх-вниз при работе подвески. Резьбовая часть на тяге позволяет регулировать длину рулевой тяги для точной настройки схождения колес.

Корпус изготавливается из высокопрочной стали, способной выдерживать значительные нагрузки при маневрировании и движении по неровностям. Внутри корпуса размещен вкладыш из композитного материала или полимера, обеспечивающий плавное движение шарового пальца и снижающий износ. Защитный пыльник предотвращает попадание грязи, воды и абразивных частиц в шарнир, продлевая срок службы узла.

Основная функция наконечника — преобразование линейного движения рулевой рейки во вращательное движение колес. При повороте руля водителем рейка смещается влево или вправо, толкая или притягивая рулевую тягу. Наконечник, закрепленный на поворотном кулаке, передает это усилие, заставляя колесо поворачиваться в нужном направлении.

Конструкция наконечника позволяет компенсировать изменение углов между рулевой тягой и поворотным кулаком при работе подвески. Когда автомобиль движется по неровной дороге, колеса постоянно перемещаются вверх и вниз, изменяя угол между элементами рулевого управления. Шаровой шарнир обеспечивает необходимую свободу движения, предотвращая заклинивание и чрезмерные нагрузки на компоненты.

Этот наконечник предназначен для установки на переднюю ось указанных моделей Toyota. Важно учитывать, что для каждой стороны автомобиля используются отдельные наконечники — левый и правый, которые могут различаться по конструкции в зависимости от конфигурации рулевого механизма.

TOYOTA C-HR — компактный кроссовер на платформе TNGA, оснащенный независимой передней подвеской типа MacPherson. Corolla с 2019 года также построена на архитектуре TNGA-C с аналогичной схемой подвески. Prius и Prius Prime используют схожую платформу с передней независимой подвеской. Общность конструктивной базы этих моделей позволяет использовать унифицированные компоненты рулевого управления.

При подборе необходимо уточнять применимость по VIN-коду автомобиля или каталожным номерам, поскольку в зависимости от комплектации, рынка поставки и года выпуска могут использоваться разные варианты наконечников.

Износ наконечника проявляется появлением люфта в шаровом соединении, что приводит к стукам при проезде неровностей и движении руля на месте. Увеличенный зазор в шарнире вызывает нестабильность управления — автомобиль может рыскать по дороге, требуя постоянных подруливаний для удержания прямолинейного движения.

Повреждение защитного пыльника ускоряет износ, так как в шарнир попадают влага и абразивные частицы. Разрушение пыльника часто происходит при агрессивной эксплуатации, частых поездках по грунтовым дорогам или из-за естественного старения резины. После повреждения пыльника рекомендуется замена наконечника, даже если явного люфта еще нет.

Неравномерный износ шин, особенно по внутренней или наружней кромке протектора, может указывать на нарушение углов установки колес из-за изношенных наконечников. При появлении таких признаков необходима диагностика рулевого управления на подъемнике с проверкой всех шарнирных соединений.

Замена наконечника требует последующей регулировки схождения колес на стенде развал-схождения. Перед снятием старого наконечника рекомендуется измерить расстояние от контргайки до края рулевой тяги или сделать метки, чтобы новый наконечник был установлен приблизительно в то же положение. Это позволит доехать до сервиса для точной регулировки без критичного нарушения геометрии.

Момент затяжки гайки крепления наконечника к поворотному кулаку должен соответствовать спецификациям производителя. Недостаточная затяжка может привести к самоотворачиванию, а чрезмерная — к повреждению резьбы или деформации конуса шарового пальца. После затяжки обязательно устанавливается шплинт или самоконтрящаяся гайка для предотвращения ослабления соединения.

При установке важно следить за положением защитного пыльника — он должен быть правильно надет на корпус и шаровой палец без перекосов и повреждений. Складки пыльника должны свободно деформироваться при движении подвески, не создавая дополнительного сопротивления.

Исправные на
