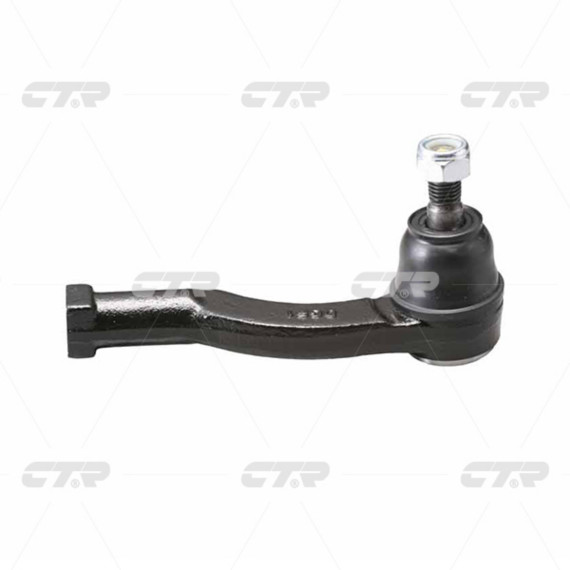

Наконечник рулевой тяги представляет собой критически важный элемент рулевого управления, обеспечивающий передачу усилия от рулевой рейки или маятникового рычага непосредственно на поворотный кулак колеса. Эта деталь отвечает за точность управления автомобилем и безопасность движения.

Основная задача наконечника — преобразование поступательного движения рулевой тяги в поворот колеса. Шаровой палец наконечника обеспечивает подвижное соединение, позволяющее колесу одновременно поворачиваться и перемещаться вверх-вниз при работе подвески. Корпус детали надежно фиксируется на рулевой тяге, а конусная часть пальца устанавливается в отверстие поворотного кулака.

При повороте рулевого колеса усилие через рулевой механизм передается на тягу, которая через наконечник изменяет угол установки колеса. Качество этого элемента напрямую влияет на четкость рулевого управления, отсутствие люфтов и стабильность траектории движения.

Данный наконечник разработан для установки на несколько поколений автомобилей марки SUBARU:

SUBARU Impreza выпуска 1993-2001 годов — включая первое поколение GC/GF и начало второго поколения GD/GG. Подходит для версий с различными типами двигателей и трансмиссий, включая полноприводные модификации.

SUBARU Forester 1997-2002 годов — первое поколение SF кроссовера, где особенно важна надежность рулевого управления при движении по неровным дорогам и в условиях бездорожья.

SUBARU Legacy 1989-2003 годов — охватывает первое поколение BC/BF, второе BD/BG, третье BE/BH. Применим как для седанов, так и для универсалов данной модельной линейки.

Наконечник выполнен по классической схеме с шаровым шарниром, заключенным в защитный пыльник. Корпус изготавливается из высокопрочной стали, способной выдерживать значительные нагрузки при маневрировании и движении по неровностям. Шаровой палец имеет коническую форму для плотной посадки в поворотном кулаке и резьбовую часть для фиксации корончатой гайкой.

Резьбовое соединение с рулевой тягой позволяет регулировать общую длину тяги при настройке углов установки колес (развал-схождение). Контргайка надежно фиксирует положение наконечника после регулировки. Защитный резиновый или полиуретановый пыльник предохраняет шарнир от попадания грязи, воды и дорожных реагентов.

О необходимости замены наконечника свидетельствуют увеличенный люфт в рулевом управлении, стуки при проезде неровностей, неравномерный износ шин по внутреннему или внешнему краю. При движении может ощущаться неустойчивость автомобиля, рыскание, необходимость постоянной корректировки траектории.

Диагностика проводится на подъемнике или смотровой яме путем покачивания колеса в горизонтальной плоскости при вывернутом руле. Ощутимый люфт или стук в зоне наконечника указывает на износ шарового шарнира. Также проверяется состояние пыльника — его разрыв ведет к быстрой деградации шарнира из-за вымывания смазки и попадания абразивных частиц.

При установке наконечника обязательна последующая регулировка углов установки колес на специализированном стенде. Затяжка крепления производится с определенным моментом, указанным в технической документации автомобиля. Конусное соединение фиксируется корончатой гайкой со шплинтом для предотвращения самопроизвольного откручивания.

Рекомендуется проверять состояние наконечников при каждом техническом обслуживании, особенно если автомобиль эксплуатируется в условиях плохих дорог или активной манеры вождения. Своевременная замена изношенных наконечников предотвращает повышенный износ шин, сохраняет управляемость автомобиля и обеспечивает безопасность движения.

Для автомобилей SUBARU с полным приводом и независимой подвеской особенно важна исправность всех элементов рулевого управления, так как конструкция трансмиссии предъявляет повышенные требования к точности установки колес и отсутствию люфтов в ходовой части.
