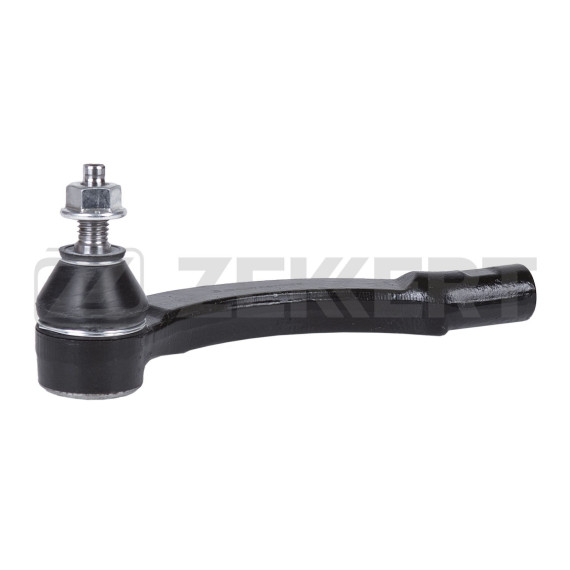

Наконечник рулевой тяги представляет собой критически важный элемент рулевого управления, обеспечивающий передачу усилия от рулевой рейки к поворотному кулаку колеса. Эта деталь устанавливается на правую сторону автомобиля и отвечает за точность управления и безопасность движения.

Основная задача наконечника — преобразование поступательного движения рулевой тяги во вращательное движение поворотного кулака. Шаровой шарнир наконечника позволяет колесу поворачиваться в горизонтальной плоскости, одновременно компенсируя вертикальные перемещения подвески при движении по неровностям. Деталь работает в условиях постоянных динамических нагрузок, воспринимая усилия при маневрировании и реакции от дорожного полотна.

Наконечник разработан специально для установки на автомобили семейства Volvo выпуска 1990-х и начала 2000-х годов. Совместимые модели включают: седаны S90 (с 1997 года) и S70 (с 1996 года), универсалы V70 первого и второго поколений (с 1995 года) и V90 (с 1997 года), купе-кабриолет C70 (с 1997 года), а также модель 850 (с 1991 года). Все эти автомобили используют схожую конструкцию передней подвески и рулевого управления, что обеспечивает взаимозаменяемость компонентов.

Корпус наконечника изготавливается методом горячей штамповки из высокопрочной стали с последующей термообработкой. Шаровой палец проходит процедуру закалки для повышения износостойкости. Внутри корпуса находится пластиковый или композитный вкладыш, обеспечивающий плавность хода шарнира и снижающий трение. Защитный пыльник из эластомера предохраняет внутреннюю полость от проникновения влаги, грязи и дорожных реагентов.

Резьбовое соединение наконечника выполнено под стандартный конус поворотного кулака Volvo. Крепление осуществляется через гайку с корончатой частью, фиксируемую шплинтом. Регулировочная резьба на тяге позволяет выполнять настройку схождения колес при установке новой детали.

Основным симптомом выхода из строя наконечника является увеличенный люфт в шаровом соединении. При движении это проявляется стуками в передней подвески при проезде неровностей, особенно на малых скоростях. Изношенный наконечник вызывает нестабильность траектории движения, увеличение свободного хода руля и неравномерный износ протектора шин.

При визуальном осмотре признаками критического износа служат разрывы защитного пыльника, следы вытекания смазки, коррозия корпуса. Проверка люфта выполняется на подъемнике путем покачивания колеса в горизонтальной плоскости при зафиксированной рулевой рейке.

Замена наконечника требует соблюдения определенной технологии. Перед демонтажем необходимо зафиксировать положение регулировочной гайки на тяге, чтобы сохранить заводские установки схождения. Выпрессовка конуса из поворотного кулака выполняется специальным съемником — ударный метод может повредить резьбу или посадочное место.

После установки нового наконечника обязательна процедура развала-схождения на стенде. Даже при точном соблюдении меток геометрия может измениться из-за естественного износа других элементов подвески. Момент затяжки гайки крепления составляет 60-80 Нм в зависимости от конкретной модификации.

Ресурс наконечника рулевой тяги на автомобилях Volvo составляет 80-120 тысяч километров при эксплуатации в штатных условиях. Интенсивный износ наблюдается при частой езде по разбитым дорогам, агрессивном стиле вождения с резкими маневрами, а также при нарушенной геометрии подвески.

Продлить срок службы помогает регулярная проверка состояния защитных пыльников и своевременное обслуживание всей системы рулевого управления. При замене одного наконечника рекомендуется проверить состояние парного с противоположной стороны, так как износ обычно происходит симметрично.
