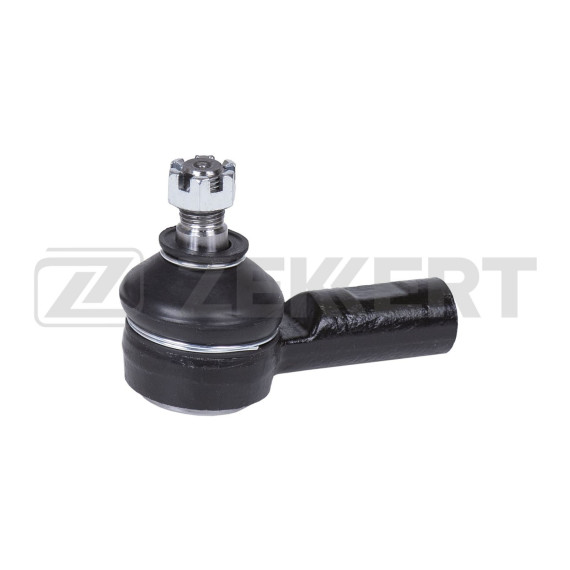

Наконечник рулевой тяги — критически важный элемент системы рулевого управления, обеспечивающий передачу усилия от рулевой рейки к поворотному кулаку колеса. Данная деталь представляет собой шарнирное соединение, которое позволяет передавать поворотное движение при одновременной компенсации вертикальных перемещений подвески.

Наконечник выполняет функцию подвижного соединительного элемента между рулевой тягой и поворотным кулаком. Внутри корпуса размещен шаровой палец с полусферической головкой, который вращается в пластиковом или металлополимерном вкладыше. Защитный резиновый пыльник предохраняет шарнир от попадания грязи, влаги и дорожных реагентов, сохраняя заводскую смазку внутри соединения.

При повороте рулевого колеса наконечник преобразует горизонтальное перемещение рулевой тяги в поворот колеса вокруг вертикальной оси. Конструкция шарнира позволяет компенсировать угловые отклонения при работе подвески, когда колесо движется вверх-вниз по неровностям дороги.

Данный наконечник разработан для установки на следующие модели автомобилей:

Chevrolet Matiz поколений M200 и M250 выпуска с 2005 года — компактный городской автомобиль с реечным рулевым управлением без усилителя или с электроусилителем руля.

Opel Agila A первого поколения выпуска с 2000 года — малолитражный хэтчбек, технически родственный Suzuki Wagon R+, использующий аналогичную конструкцию рулевого управления.

Subaru Justy третьего поколения (G3X) — субкомпактный автомобиль на платформе Suzuki Splash, оснащенный схожей системой рулевого управления.

Наконечник выпускается в универсальном левом/правом исполнении, что означает возможность установки как на левую, так и на правую сторону автомобиля. Такая конструкция упрощает складскую логистику и делает деталь взаимозаменяемой между сторонами.

Корпус наконечника изготавливается методом штамповки или литья из высокопрочной стали с последующей термической обработкой. Резьбовая часть для соединения с рулевой тягой имеет стандартизированный диаметр и шаг резьбы, соответствующий спецификациям производителя.

Шаровой палец проходит поверхностное упрочнение для повышения износостойкости в паре с вкладышем. Современные наконечники используют композитные вкладыши, которые обеспечивают низкий коэффициент трения, работают без дополнительной смазки и компенсируют небольшие износы за счет упругой деформации материала.

Пыльник из эластомера фиксируется на корпусе и шаровом пальце металлическими хомутами или проточками, создавая герметичную полость. Качество пыльника напрямую влияет на срок службы наконечника — его повреждение приводит к быстрому износу шарнира.

Контргайка в комплекте позволяет зафиксировать наконечник на рулевой тяге после регулировки схождения колес, предотвращая самопроизвольное изменение настроек.

Износ наконечника проявляется через увеличение люфта в шаровом соединении. Это приводит к появлению стуков при проезде неровностей, неточности рулевого управления, увеличению свободного хода руля. Автомобиль может уводить в сторону, требуется постоянная корректировка траектории.

Критический износ создает опасность разрушения соединения во время движения, что приведет к полной потере управления колесом. Повреждение пыльника, даже при целом шарнире, требует немедленной замены, так как попадание абразива быстро выведет деталь из строя.

Проверка состояния наконечника выполняется на подъемнике путем покачивания колеса в горизонтальной плоскости при помощи монтировки. Ощутимый люфт, превышающий 1-1.5 мм, указывает на необходимость замены.

Замена наконечника требует обязательной последующей регулировки углов установки колес на стенде сход-развала. Перед снятием старой детали рекомендуется замерить и зафиксировать количество оборотов от контргайки до края тяги для приблизительной установки нового наконечника.

Извлечение шарового пальца из поворотного кулака выполняется специальным съемником, исключающим повреждение резьбы и деформацию элементов подвески. Использование ударных методов может привести к повреждению подшипника ступицы или элементов тормозной системы.

При затяжке крепежа необходимо соблюдать моменты затяжки, указанные производителем автомобиля. Гайка шарового пальца затягивается до требуемого момента, после чего шплинтуется для предотвращения самоотворачивания. Контргайка на рулевой тяге затягивается после финальной регулировки схождения.
