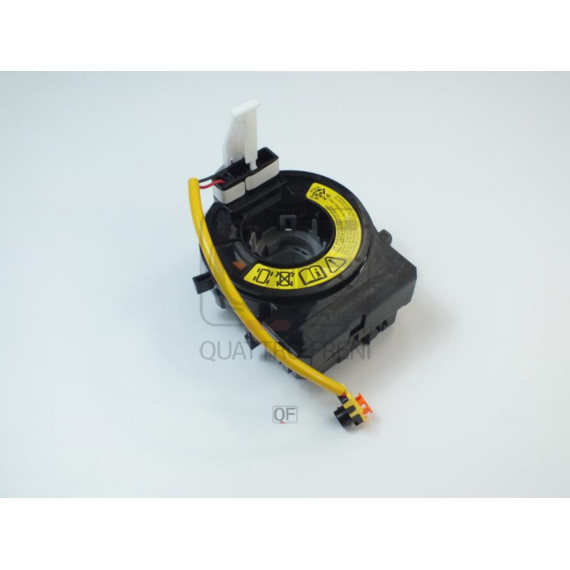

Контактное кольцо подушки безопасности — критически важный элемент системы пассивной безопасности автомобиля, обеспечивающий бесперебойную электрическую связь между неподвижными компонентами рулевой колонки и вращающимся рулевым колесом. Этот компонент также известен как шлейф подушки безопасности, спиральный кабель или контактная группа airbag.

Основная задача контактного кольца — передача электрических сигналов к подушке безопасности водителя, звуковому сигналу и другим элементам управления, расположенным на рулевом колесе. Устройство позволяет сохранять стабильный контакт при вращении руля на полный угол поворота в обе стороны без перекручивания и обрыва проводов.

Через контактное кольцо проходят цепи управления фронтальной подушкой безопасности водителя, кнопок звукового сигнала, аудиосистемы, круиз-контроля, телефона и других функций на многофункциональных рулевых колесах современных автомобилей.

Спиральная конструкция представляет собой плоский ленточный кабель, свернутый в виде пружины внутри пластикового корпуса. Лента может совершать несколько оборотов в каждую сторону, разматываясь и сматываясь при повороте рулевого колеса.

Корпус контактного кольца обычно устанавливается на рулевой колонке и фиксируется в определенном положении. Внутренняя часть с контактами крепится к валу рулевой колонки, а внешняя — остается неподвижной относительно кузова. Точная центровка при установке имеет критическое значение для правильной работы.

Современные шлейфы оснащаются фиксаторами положения, предотвращающими раскручивание при снятом рулевом колесе. Конструкция герметична и защищена от попадания пыли и влаги.

Выход из строя контактного кольца проявляется характерными симптомами. Загорание индикатора SRS или Airbag на приборной панели часто указывает на обрыв цепи подушки безопасности именно в шлейфе. Неработающий звуковой сигнал при исправном реле и предохранителях также может свидетельствовать о проблеме.

Периодические сбои в работе кнопок на руле, самопроизвольное срабатывание функций или их отказ при определенных положениях рулевого колеса указывают на износ контактных дорожек внутри шлейфа. Характерные щелчки или потрескивания при вращении руля могут сопровождать разрушение внутренних элементов.

Естественный износ контактных дорожек происходит с течением времени и при интенсивной эксплуатации. Обрыв ленточного кабеля случается при неправильной установке с отклонением от центрального положения, когда лента полностью выматывается и рвется при повороте руля до упора.

Механические повреждения возникают при неаккуратном демонтаже рулевого колеса или работах с рулевой колонкой. Попадание влаги и коррозия контактов ускоряют деградацию компонента. Некачественный ремонт подрулевых переключателей или установка нештатного оборудования также могут привести к повреждению.

Совместимость контактного кольца определяется моделью автомобиля, годом выпуска и комплектацией. Количество контактов и проводов в шлейфе различается в зависимости от оснащения рулевого колеса дополнительными функциями.

При замене критически важно использовать оригинальную или качественную альтернативную деталь, соответствующую спецификациям производителя. Установка требует точной центровки механизма — большинство новых шлейфов поставляются с установочными фиксаторами, которые снимаются только после монтажа рулевого колеса.

Замена контактного кольца предполагает демонтаж рулевого колеса, что связано с системой безопасности. Обязательно отключение аккумуляторной батареи и ожидание разрядки конденсаторов системы SRS перед началом работ. После установки требуется сброс ошибок в блоке управления подушками безопасности.

Правильно установленное и качественное контактное кольцо обеспечивает надежную работу системы безопасности и комфортных функций рулевого управления на протяжении длительного срока эксплуатации автомобиля.
