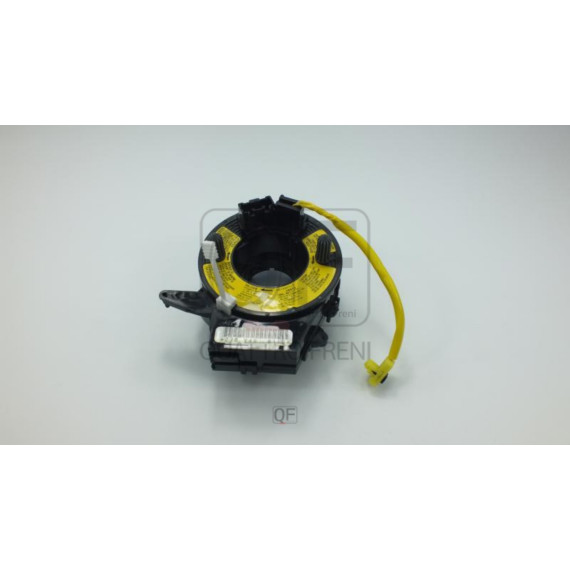

Кольцо контактное подушки безопасности — это специализированный электрический модуль, обеспечивающий бесперебойную передачу сигналов между неподвижными элементами рулевой колонки и вращающимся рулевым колесом. Деталь также известна как шлейф подушки безопасности, контактная группа или спиральный кабель руля.

Основная задача контактного кольца — поддержание электрического соединения с системой пассивной безопасности при любом положении руля. Внутри компактного корпуса размещена специальная лента с проводниками, которая разматывается и сматывается при поворотах рулевого колеса. Эта конструкция позволяет передавать электрические импульсы для активации подушки безопасности водителя без риска обрыва проводки.

Помимо связи с модулем airbag, контактное кольцо обеспечивает работу дополнительных функций рулевого колеса: кнопок управления аудиосистемой, круиз-контроля, бортового компьютера, системы hands-free и клаксона. Все эти элементы требуют надежного электрического контакта, который сохраняется независимо от угла поворота руля.

Деталь представляет собой плоский пластиковый корпус цилиндрической формы, который устанавливается между рулевой колонкой и рулем. Внутри находится гибкий ленточный проводник, свернутый в спираль и рассчитанный на определенное количество оборотов влево и вправо от центрального положения.

Конструкция включает несколько разъемов: один или несколько для подключения к жгуту проводов автомобиля со стороны колонки, другие — для соединения с элементами управления на руле. Качественные контактные кольца имеют защиту от пыли и влаги, что продлевает срок службы внутренних проводников.

Важная особенность — наличие механизма центрирования, который фиксирует кольцо в правильном положении при установке. Это предотвращает повреждение ленты при монтаже и обеспечивает корректную работу с первого запуска.

Контактные кольца подушки безопасности строго индивидуальны для каждой модели автомобиля. Различия касаются геометрических размеров, количества контактов, типа разъемов и электрических характеристик. При подборе необходимо учитывать марку, модель, год выпуска автомобиля и комплектацию рулевого колеса.

Особое внимание следует уделить автомобилям с многофункциональными рулями, где через контактное кольцо проходит большее количество электрических цепей. В таких случаях деталь может иметь расширенную конструкцию с дополнительными проводниками.

О необходимости замены контактного кольца свидетельствует постоянное горение индикатора системы airbag на приборной панели. Диагностический сканер при этом обычно показывает ошибки, связанные с обрывом цепи подушки безопасности водителя.

Другие симптомы включают периодический или полный отказ звукового сигнала, нестабильную работу кнопок на руле, особенно при определенных положениях рулевого колеса. Иногда можно услышать характерный треск или щелчки при вращении руля, что указывает на механическое повреждение внутренней ленты.

Замена контактного кольца требует обязательного снятия рулевого колеса, что связано с работой системы пассивной безопасности. Перед началом работ необходимо отключить аккумулятор и выждать время, достаточное для разрядки конденсаторов в системе airbag.

При установке нового кольца критически важно соблюдать центрирование детали относительно нейтрального положения рулевого колеса. Неправильная установка приведет к преждевременному обрыву ленточного проводника при повороте руля до упора в одну из сторон.

После замены требуется сброс ошибок системы безопасности через диагностическое оборудование. Самостоятельное восстановление индикации происходит не всегда, поэтому использование сканера является обязательным этапом ремонта.
