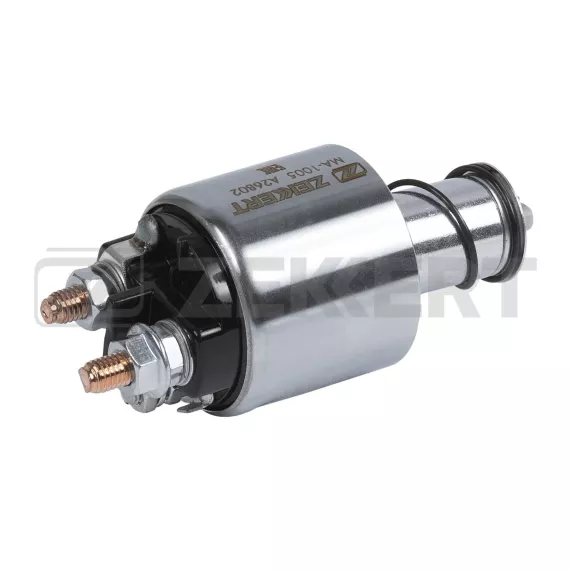

Втягивающее реле стартера — критически важный элемент системы пуска двигателя, обеспечивающий механическое зацепление бендикса с венцом маховика и подачу питания на главные обмотки стартера. Данная деталь разработана для установки на широкий модельный ряд Mercedes-Benz, включая C-Class, S-Class и Sprinter выпуска с 1993 года.

Втягивающее реле выполняет две основные функции в момент запуска двигателя. При повороте ключа зажигания электромагнитная катушка реле создает магнитное поле, которое втягивает якорь со штоком. Этот шток перемещает вилку привода, выдвигая бендикс стартера до контакта с зубчатым венцом маховика. Одновременно якорь замыкает силовые контакты, подавая напряжение от аккумулятора на обмотки электродвигателя стартера.

Корректная работа реле гарантирует надежное зацепление шестерни бендикса с маховиком до начала вращения якоря стартера, что предотвращает повреждение зубьев и обеспечивает эффективную передачу крутящего момента на коленвал двигателя.

Реле предназначено для следующих моделей Mercedes-Benz:

C-Class — кузова W202 (седан), S202 (универсал), W203 (седан), S203 (универсал), CL203 (купе) с 1993 года выпуска. Подходит для различных модификаций двигателей этих серий.

S-Class — кузова W140, W220 (седан) и V220 (удлиненная версия) производства с 1993 года. Совместимо со стартерами бензиновых и дизельных силовых агрегатов этих поколений.

Sprinter — легкие коммерческие автомобили серии Sprinter, для которых требуется втягивающее реле соответствующего типа.

Перед заказом необходимо уточнить тип установленного стартера и каталожный номер оригинального реле, так как на разных модификациях могут использоваться различные варианты стартеров.

Корпус реле изготовлен из термостойкого композитного материала или металла, выдерживающего высокие температуры моторного отсека и механические вибрации. Внутри расположены две обмотки — втягивающая и удерживающая, работающие последовательно для оптимизации энергопотребления.

Силовые контакты выполнены из медных сплавов с высокой электропроводностью, рассчитаны на коммутацию токов до 400-600 ампер при пуске двигателя. Контактная группа обеспечивает минимальное переходное сопротивление и устойчивость к подгоранию при многократных циклах включения.

Якорь реле перемещается в направляющей втулке с минимальным зазором, что обеспечивает точное позиционирование и плавный ход при срабатывании. Возвратная пружина обеспечивает быстрое размыкание контактов и отвод бендикса после запуска двигателя.

О выходе из строя втягивающего реле свидетельствуют характерные симптомы. Щелчок при повороте ключа без вращения стартера указывает на срабатывание реле, но отсутствие замыкания силовых контактов из-за их подгорания или износа. Многократные щелчки говорят о залипании якоря или недостаточном напряжении питания.

Вращение стартера без зацепления с маховиком означает, что электрическая часть реле работает, но механизм выдвижения бендикса заклинил или изношен. Полное отсутствие реакции на поворот ключа может свидетельствовать об обрыве обмоток реле или проблемах в цепи управления.

Посторонние звуки при пуске — скрежет, визг, треск — часто связаны с несвоевременным зацеплением из-за медленного срабатывания реле или его неполного хода.

Втягивающее реле может быть выполнено как отдельный заменяемый узел или составлять единое целое со стартером в зависимости от конструкции. На многих моделях Mercedes-Benz реле крепится к корпусу стартера болтами и может быть заменено без демонтажа всего стартера с двигателя.

При замене необходимо проверить состояние контактных клемм, очистить их от окислов и обеспечить надежное соединение. Момент затяжки крепежных болтов должен соответствовать спецификации производителя для исключения деформации корпуса реле и стартера.

После установки рекомендуется проверить работу системы пуска без подачи топлива, чтобы убедиться в корректном срабатывании механизма зацепления и отсутствии посторонних звуков. Необходимо также проконтролировать надежность возврата бендикса в исходное положение после отпускания ключа зажигания.

Использование качественного втягивающего реле обеспечивает стабильную работу системы запуска двигателя и продлевает срок службы стартера и маховика автомобиля.
