Трапеция стеклоочистителя — это механический узел, который преобразует вращательное движение электродвигателя в возвратно-поступательное движение щеток дворников. Данная деталь обеспечивает синхронную работу обоих стеклоочистителей лобового стекла, позволяя им двигаться в заданном диапазоне и с необходимой амплитудой.

Конструктивно трапеция представляет собой систему рычагов и тяг, соединенных шарнирными элементами. Основные компоненты узла включают приводной рычаг, соединительные тяги, поводки щеток и втулки в точках крепления. Все элементы работают синхронно, передавая усилие от моторедуктора к обоим дворникам одновременно.

Трапеция стеклоочистителя выполняет критически важную функцию в системе очистки ветрового стекла. Она обеспечивает правильную траекторию движения щеток, позволяя им эффективно очищать максимальную площадь стекла. Без исправной трапеции дворники не смогут работать синхронно или вообще останутся неподвижными.

При включении стеклоочистителей электродвигатель через редуктор приводит в движение ведущий рычаг трапеции. Далее усилие через систему тяг передается на оба поводка щеток, заставляя их двигаться по дуге. Конструкция механизма рассчитана таким образом, чтобы обеспечить оптимальный угол наклона щеток к стеклу на всей траектории движения.

Данная трапеция разработана для установки на несколько моделей автомобилей, объединенных общей платформой. Она подходит для Lada Largus всех модификаций (KS0_, RS0_, KSA_) выпуска с 2012 года, включая универсалы и фургоны. Деталь также совместима с Nissan Terrano поколения D10, производимого с 2014 года.

Кроме того, трапеция устанавливается на автомобили Renault Logan соответствующих поколений, построенных на платформе B0. Такая взаимозаменяемость обусловлена единством конструктивных решений этих моделей в рамках альянса производителей. При подборе важно учитывать год выпуска и конкретную модификацию автомобиля.

О необходимости замены трапеции стеклоочистителя свидетельствуют характерные симптомы. Наиболее распространенный признак — это рассинхронизация движения дворников, когда одна щетка движется с задержкой или с меньшей амплитудой. Также возможна ситуация, когда одна из щеток вообще остается неподвижной при работающем моторедукторе.

Посторонние звуки при работе стеклоочистителей — скрип, стук или треск — часто указывают на износ шарнирных соединений трапеции. Увеличенный люфт в механизме приводит к появлению зазоров, которые проявляются характерными звуками. Еще один признак — дворники останавливаются не в исходном положении или их траектория движения изменилась.

Износ втулок и шарниров происходит естественным образом в процессе эксплуатации. Коррозия металлических элементов ускоряет разрушение механизма, особенно в условиях повышенной влажности и воздействия реагентов. Иногда причиной поломки становится деформация рычагов при механическом воздействии, например, при попытке очистить обледеневшие дворники.

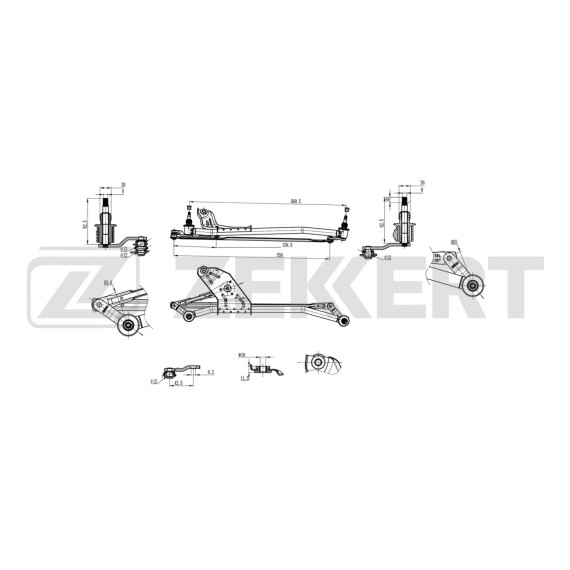

Трапеция для указанных моделей автомобилей имеет специфическую геометрию рычагов, рассчитанную под форму и размеры лобового стекла. Длина тяг и углы их соединения определяют траекторию движения щеток и зону очистки. Механизм крепится к кузову через резиновые втулки, которые гасят вибрации и снижают передачу шума в салон.

Шарнирные соединения в качественных трапециях выполнены из износостойких материалов с низким коэффициентом трения. Некоторые производители используют самосмазывающиеся пластиковые втулки, которые не требуют дополнительного обслуживания. Металлические рычаги обычно имеют антикоррозионное покрытие для защиты от воздействия влаги и дорожных реагентов.

Конструкция предусматривает определенную степень регулировки положения поводков дворников. Это позволяет корректировать исходное положение щеток после установки новой трапеции. Важно соблюдать правильную ориентацию механизма при монтаже, так как неправильная установка приведет к некорректной работе системы очистки.

При замене трапеции стеклоочистителя необходимо снять поводки дворников, защитную накладку и получить доступ к креплениям механизма. Процедура требует аккуратности, так как пластиковые элементы интерьера могут быть хрупкими, особенно в холодное время года. Перед демонтажом старой трапеции следует отключить электропитание моторедуктора.

Новая трапеция устанавливается в обратной последовательности. Важно правильно соединить механизм с валом моторедуктора, убедившись в надежности фиксации. После установки необходимо проверить работу системы на всех режимах, включая прерывистый режим и различные скорости работы дворников.

Рекомендуется одновременно с заменой трапеции проверить состояние моторедуктора и щеток стеклоочистителя. Изношенные дворники создают дополнительную нагрузку на механизм трапеции, ускоряя его износ. Также стоит осмотреть места крепления на предмет коррозии и при необходимости обработать их защитными составами.
