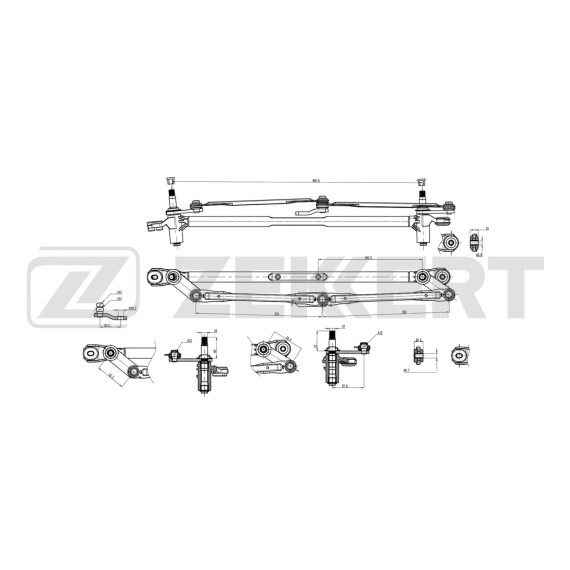

Трапеция стеклоочистителя представляет собой механический узел привода дворников, который преобразует вращательное движение моторедуктора в возвратно-поступательное перемещение щеток по ветровому стеклу. Этот компонент обеспечивает синхронную работу обоих стеклоочистителей и равномерное распределение усилия по всей площади очистки.

Данная трапеция разработана специально для Chevrolet Aveo и Kalos поколений T250 и T255, выпускавшихся с 2005 года. Конструкция учитывает особенности геометрии лобового стекла этих моделей, углы наклона стоек и расположение точек крепления. Установка возможна на седаны, хэтчбеки и универсалы указанных поколений.

Конструктивно узел состоит из системы рычагов, тяг и шарнирных соединений, смонтированных на металлической раме. Центральный элемент — приводной кривошип, связанный с валом моторедуктора. От него через систему тяг усилие передается на два выходных вала с креплениями для поводков дворников. Шарнирные соединения обеспечивают плавность хода и компенсируют нагрузки при работе.

Износ трапеции проявляется характерными признаками: рывки при движении щеток, неполный ход дворников, остановка в неправильном положении, посторонние звуки при работе, разная скорость движения левого и правого стеклоочистителя. Причинами выхода из строя становятся естественный износ шарниров, коррозия металлических элементов, деформация тяг, разрушение пластиковых втулок.

Замена трапеции требуется при критическом износе шарнирных соединений, когда появляются люфты, мешающие нормальной работе системы. Также узел меняют при механических повреждениях рычагов или рамы, которые невозможно устранить ремонтом. Попытки эксплуатации с неисправной трапецией приводят к ухудшению качества очистки стекла и перегрузке моторедуктора.

При установке важно соблюдать правильное положение всех элементов. Трапеция крепится к кузову в моторном отсеке под жабо через резиновые демпферы, снижающие вибрации. Перед монтажом необходимо установить механизм в исходное положение, совместив метки на кривошипе. После установки проверяется свободный ход всех подвижных элементов, отсутствие заеданий и правильность парковочного положения дворников.
