Датчик положения коленчатого вала — критически важный элемент системы управления двигателем, который отслеживает скорость вращения и угловое положение коленвала в режиме реального времени. Электронный блок управления использует эти данные для точного расчета момента впрыска топлива и искрообразования, что напрямую влияет на стабильность работы мотора, его мощностные характеристики и расход горючего.

Датчик работает по принципу электромагнитной индукции. При вращении коленвала зубчатый диск задающего механизма проходит мимо чувствительного элемента датчика, генерируя импульсные сигналы переменного напряжения. Частота и амплитуда этих импульсов позволяют ЭБУ определить частоту вращения коленвала и положение поршней в цилиндрах с точностью до долей градуса.

Неисправность датчика положения коленвала приводит к невозможности запуска двигателя, нестабильным оборотам холостого хода, потере мощности, рывкам при разгоне и увеличению топливного расхода. В некоторых случаях двигатель может глохнуть в движении без предупреждения.

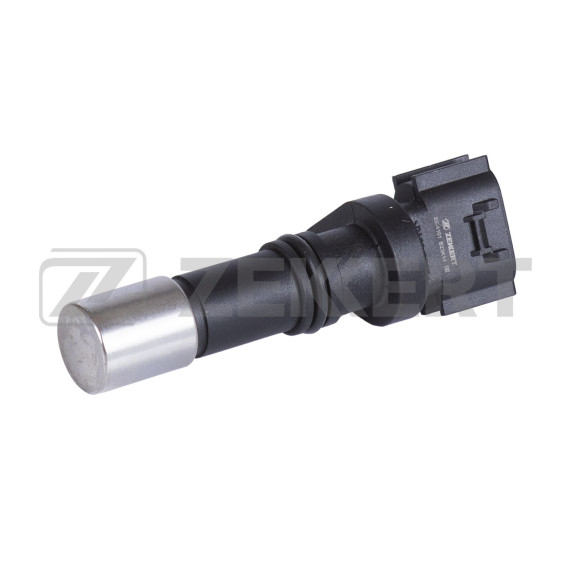

Данный датчик разработан для установки на следующие модели Toyota:

Toyota Rav 4 (A20) — третье поколение популярного компактного кроссовера выпуска с 2008 года. Датчик совместим с бензиновыми двигателями серий 2AZ-FE и 3ZR-FAE объемом 2.0 и 2.4 литра.

Toyota Avensis (T270) — семейный седан и универсал третьего поколения производства с 2008 года. Применяется на моторах 1ZR-FE, 2ZR-FAE и 1AZ-FE.

Toyota Prius (W30) — гибридный автомобиль третьего поколения с 2008 года выпуска. Устанавливается на бензиновую часть гибридной силовой установки с двигателем 2ZR-FXE.

Toyota Auris (E150) — компактный хэтчбек первого поколения, выпускавшийся с 2006 по 2012 год. Датчик подходит для версий с двигателями 1ZR-FE и 2ZR-FE.

Корпус датчика выполнен из термостойкого пластика, устойчивого к воздействию моторного масла, антифриза и других технических жидкостей. Герметичная конструкция защищает чувствительную электронику от влаги, грязи и вибраций, характерных для подкапотного пространства.

Магнитный сердечник изготовлен из специального ферромагнитного сплава, обеспечивающего стабильные параметры индукции в широком температурном диапазоне. Обмотка датчика намотана медным проводом с точно рассчитанным количеством витков для генерации сигнала необходимой амплитуды.

Электрический разъем имеет надежную систему фиксации контактов, исключающую самопроизвольное рассоединение от вибраций. Контактные группы покрыты защитным составом против окисления и коррозии.

Датчик устанавливается в непосредственной близости от венца маховика или шкива коленчатого вала, обычно в нижней части блока цилиндров со стороны ремня ГРМ. Монтажное положение строго фиксировано — зазор между чувствительным элементом и зубчатым диском должен соответствовать заводским допускам для корректной работы.

Для замены датчика требуется частичный демонтаж защиты двигателя и декоративных кожухов. Доступ к крепежному болту может быть ограничен навесным оборудованием. При установке важно очистить посадочное место от загрязнений и следов старого герметика, проверить целостность уплотнительного кольца.

Выход датчика из строя обычно сопровождается записью диагностических кодов ошибок P0335, P0336, P0337 или P0338 в память ЭБУ. Индикатор Check Engine на приборной панели сигнализирует о наличии проблемы в системе управления двигателем.

Основные признаки неисправности включают затрудненный запуск двигателя, особенно в холодном состоянии, плавающие обороты холостого хода, провалы тяги при ускорении. В критических случаях двигатель не заводится совсем, так как ЭБУ не получает информацию о положении коленвала для синхронизации работы форсунок и катушек зажигания.

Перед заменой датчика следует проверить целостность проводки и качество контактов в разъеме, так как обрывы и окисление могут давать аналогичные симптомы. Сопротивление обмотки датчика проверяется мультиметром и должно находиться в пределах 1.5-2.5 кОм при комнатной температуре.
