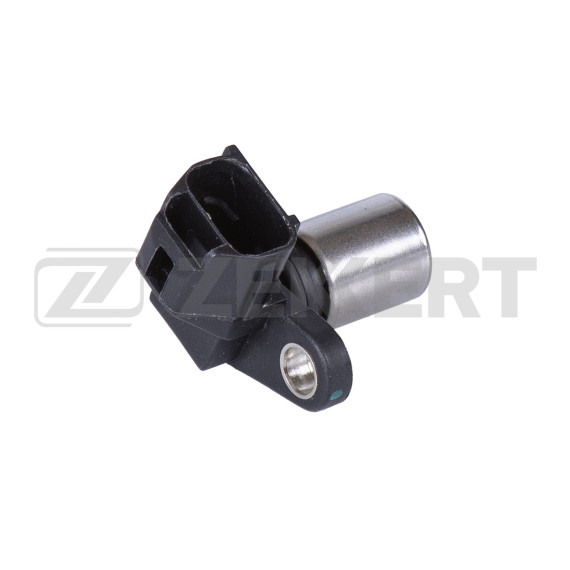

Датчик положения коленчатого вала — критически важный элемент системы управления двигателем, который обеспечивает синхронизацию работы топливной системы и зажигания. Устройство считывает информацию о частоте вращения и положении коленвала, передавая данные в электронный блок управления для точного расчета момента впрыска топлива и искрообразования.

Датчик устанавливается в непосредственной близости от зубчатого венца маховика или шкива коленчатого вала. При вращении коленвала металлические зубья проходят мимо чувствительного элемента датчика, генерируя электрические импульсы. ЭБУ анализирует эти сигналы, определяя текущее положение поршней в цилиндрах и скорость вращения двигателя.

Без корректной работы этого датчика двигатель не запустится или будет работать с серьезными перебоями. Устройство отвечает за правильную фазировку работы форсунок и катушек зажигания, обеспечивая оптимальное сгорание топливной смеси на всех режимах работы силового агрегата.

Данный датчик разработан для установки на следующие модели Toyota:

Toyota Hiace поколений H100 и H200 (с 2001 года) — коммерческие фургоны и микроавтобусы с дизельными и бензиновыми двигателями. Применяется на моторах серий 1KD-FTV, 2KD-FTV, 5L-E и других силовых агрегатах этих поколений.

Toyota Hilux поколения N170 (с 2001 года) — пикапы с широкой линейкой силовых установок. Совместим с дизельными двигателями 2KD-FTV, 1KD-FTV, а также бензиновыми агрегатами, устанавливаемыми на данную платформу.

Toyota Land Cruiser Prado серии J120 (2002-2009 годы) — среднеразмерные внедорожники с двигателями 1KD-FTV (3.0 D-4D), 5VZ-FE (3.4 V6), 1GR-FE (4.0 V6) и другими моторами этого поколения.

Датчик выполнен по индуктивной схеме, что обеспечивает высокую надежность и долговечность при эксплуатации в условиях повышенных температур, вибраций и загрязнений моторного отсека. В конструкции отсутствуют подвижные части, что минимизирует износ.

Корпус изготовлен из термостойкого пластика с металлической резьбовой частью для надежной фиксации в посадочном месте. Уплотнительное кольцо предотвращает попадание масла и загрязнений к чувствительному элементу. Электрический разъем имеет защиту от влаги и механических повреждений.

Рабочий зазор между датчиком и зубчатым венцом составляет 0.5-1.5 мм и задается конструктивно при установке. Точность позиционирования обеспечивается резьбовым креплением с моментом затяжки согласно спецификации производителя.

При выходе датчика из строя наблюдаются характерные симптомы: невозможность запуска двигателя, внезапная остановка работающего мотора, нестабильные холостые обороты, провалы при ускорении, повышенный расход топлива. На приборной панели загорается индикатор Check Engine, а диагностическое оборудование фиксирует коды ошибок, связанные с отсутствием или некорректностью сигнала датчика положения коленвала.

Причинами отказа могут быть механические повреждения корпуса или разъема, обрыв внутренней обмотки, попадание металлической стружки на чувствительный элемент, окисление контактов. Также возможно нарушение рабочего зазора из-за износа зубчатого венца или ослабления крепления датчика.

Перед монтажом необходимо очистить посадочное место от загрязнений и старого герметика. Важно проверить состояние зубчатого венца — отсутствие сколов, трещин и чрезмерного износа зубьев. При обнаружении дефектов венец подлежит замене.

Датчик устанавливается с новым уплотнительным кольцом, которое предотвращает утечки масла. Резьбовое соединение затягивается динамометрическим ключом с усилием, указанным в технической документации — чрезмерная затяжка может привести к повреждению корпуса.

После установки рекомендуется сбросить ошибки из памяти ЭБУ и провести тестовую поездку для проверки стабильности работы двигателя на различных режимах. Корректная работа датчика подтверждается отсутствием индикации неисправностей и ровной работой силового агрегата.
