Датчик положения коленчатого вала — критически важный элемент системы управления двигателем, который обеспечивает точную синхронизацию работы системы зажигания и топливоподачи. Это устройство непрерывно отслеживает угловое положение и частоту вращения коленвала, передавая данные в электронный блок управления двигателем.

Датчик монтируется в непосредственной близости от зубчатого венца маховика или шкива коленвала и работает по индукционному принципу. При вращении коленчатого вала зубья венца проходят мимо чувствительного элемента датчика, генерируя электрические импульсы переменной частоты. Блок управления анализирует эти сигналы, определяя точное положение поршней в цилиндрах и текущие обороты двигателя.

На основе полученных данных ЭБУ рассчитывает оптимальный момент искрообразования и открытия форсунок для каждого цилиндра. Без корректной работы этого датчика невозможен запуск двигателя, так как система управления не может определить положение коленвала и последовательность работы цилиндров.

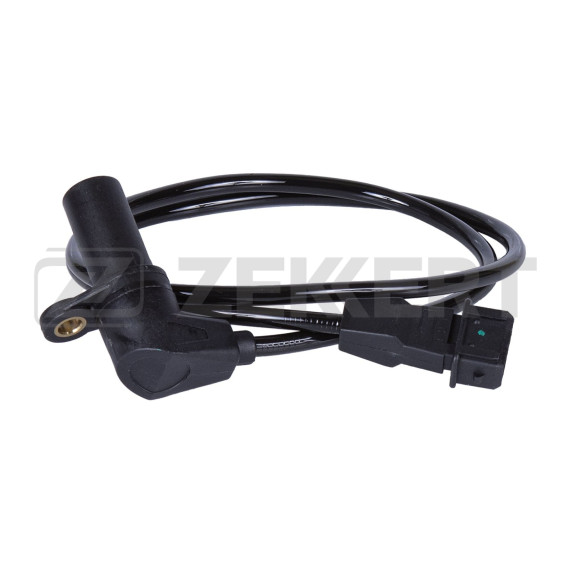

Данный датчик разработан для установки на автомобили Opel нескольких популярных моделей середины 90-х годов. Opel Corsa B выпуска с 1994 года — компактный городской автомобиль с широким спектром бензиновых двигателей объемом от 1.2 до 1.6 литра. Opel Vectra B производства с 1995 года представляет средний класс и оснащался более мощными силовыми агрегатами. Opel Astra F с 1994 года занимал промежуточную позицию между этими моделями.

Все эти автомобили комплектовались современными для своего времени системами впрыска топлива, требующими точного контроля положения коленвала. Датчик совместим с различными модификациями двигателей, устанавливавшихся на указанные модели, включая агрегаты серий X14, X16, C14, C16 и другие.

Датчик выполнен на основе индукционной катушки с магнитным сердечником, помещенной в защитный корпус. Конструкция предусматривает фиксированный воздушный зазор между чувствительным элементом и зубчатым венцом, который критически важен для корректной работы устройства.

Корпус изготовлен из термостойкого пластика, способного выдерживать высокие температуры моторного отсека. Электрический разъем обеспечивает надежное соединение с проводкой автомобиля и защищен от проникновения влаги и загрязнений. Крепление датчика осуществляется одним или двумя болтами к блоку двигателя или картеру коробки передач, в зависимости от конструкции конкретного силового агрегата.

Выход датчика из строя проявляется характерными симптомами. Невозможность запуска двигателя — наиболее частый признак, когда стартер вращает коленвал, но вспышек в цилиндрах не происходит. Двигатель может запускаться с большим трудом, работать нестабильно на холостом ходу с плавающими оборотами.

При движении возможны провалы в работе двигателя, потеря мощности, рывки при ускорении. На приборной панели обычно загорается индикатор "Check Engine", а диагностика выявляет коды ошибок, связанные с отсутствием или некорректностью сигнала от датчика коленвала. В некоторых случаях двигатель может неожиданно глохнуть во время движения.

Механические повреждения корпуса или разъема могут возникать при обслуживании двигателя или в результате вибраций. Обрыв обмотки катушки происходит из-за постоянных температурных перегрузок и старения изоляции проводов. Коррозия контактов разъема нарушает электрическую цепь и искажает передаваемый сигнал.

Загрязнение чувствительного элемента металлической стружкой или отложениями изменяет рабочий зазор и ослабляет индукционный сигнал. Износ зубчатого венца на маховике или шкиве коленвала также может стать причиной некорректной работы системы, хотя сам датчик при этом остается исправным.

Замена датчика — относительно простая процедура, не требующая специального оборудования. Доступ к датчику обычно возможен со стороны картера сцепления или из моторного отсека, в зависимости от конфигурации двигателя. Перед демонтажем необходимо отключить аккумуляторную батарею и отсоединить электрический разъем.

При установке нового датчика критически важно не нарушить величину воздушного зазора между чувствительным элементом и зубчатым венцом. Большинство датчиков имеют самоустанавливающуюся конструкцию, где зазор определяется геометрией крепления. Затяжку крепежного болта следует производить с рекомендованным моментом, избегая чрезмерного усилия.

После установки рекомендуется очистить коды ошибок из памяти ЭБУ и провести тестовую поездку для проверки стабильности работы двигателя во всех режимах. При наличии диагностического оборудования можно проверить параметры сигнала датчика в режиме реального времени.

При возникновении симптомов неисправности датчика положения коленвала следует провести диагностику для точного определения причины проблемы. Проверка включает измерение сопротивления обмотки датчика, осмотр проводки и разъема, анализ состояния зубчатого венца.

Для предотвращения преждевременного выхода датчика из строя важно поддерживать чистоту моторного отсека, избегать попадания технических жидкостей на датчик и его проводку. При обслуживании двигателя следует аккуратно обращаться с датчиком, не допуская механических воздействий на корпус и разъем.
