Датчик положения коленчатого вала — критически важный элемент системы управления двигателем, отвечающий за синхронизацию работы топливной системы и зажигания. Устройство фиксирует угловое положение и частоту вращения коленвала, передавая эти данные в электронный блок управления двигателем.

Датчик работает по индуктивному принципу, реагируя на прохождение зубьев задающего диска коленчатого вала. При вращении коленвала в катушке датчика генерируются электрические импульсы, частота которых соответствует скорости вращения. ЭБУ анализирует эти сигналы и определяет точное положение поршней в цилиндрах, что необходимо для своевременного впрыска топлива и искрообразования.

Без корректных данных от этого датчика двигатель либо не запустится вообще, либо будет работать с перебоями, потерей мощности и повышенным расходом топлива. Неисправность датчика приводит к невозможности определить момент зажигания и фазы газораспределения.

Данная деталь разработана для установки на следующие модели:

Nissan Qashqai первого поколения (J10E) с 2007 года — компактный кроссовер с бензиновыми двигателями HR16DE и MR20DE объемом 1.6 и 2.0 литра.

Nissan Note (E11) с 2006 года — компактвэн с силовыми агрегатами серий HR и CR, где датчик устанавливается на блоке цилиндров со стороны маховика.

Renault Logan с 2007 года — седан на платформе B0/L90 с моторами K7M и K4M объемом 1.4-1.6 литра, где датчик монтируется в нижней части блока.

Renault Megane II — модель второго поколения с бензиновыми двигателями семейства K, для которых характерно расположение датчика вблизи шкива коленвала.

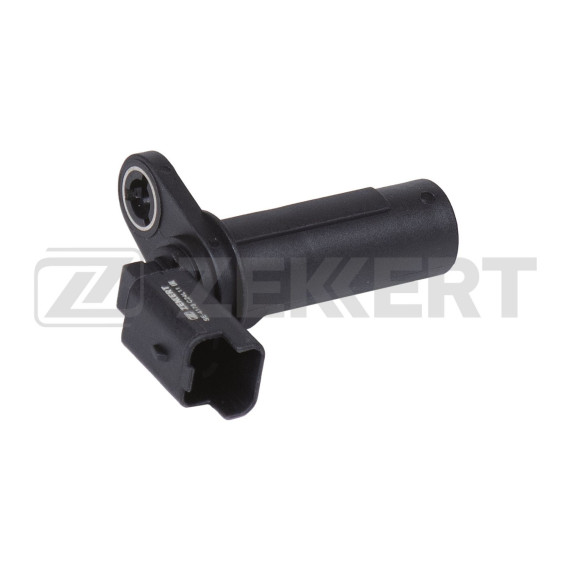

Датчик выполнен в виде герметичного корпуса с электрическим разъемом и резьбовым креплением. Внутри находится катушка индуктивности с магнитным сердечником. Рабочая часть датчика располагается на минимальном расстоянии от зубчатого венца коленвала — обычно 0.5-1.5 мм, что обеспечивает четкость сигнала.

Корпус изготовлен из термостойкого пластика или металла, способного выдерживать температурные перепады моторного отсека. Электрический разъем защищен уплотнительной резинкой от проникновения масла и влаги. Монтажный кронштейн имеет резьбовое отверстие под болт М6 или М8 в зависимости от модели двигателя.

О выходе датчика из строя свидетельствуют затрудненный запуск двигателя или его невозможность, особенно в холодную погоду. Двигатель может глохнуть на холостых оборотах или работать нестабильно с пропусками зажигания. На приборной панели загорается индикатор Check Engine, а диагностика выдает ошибки P0335, P0336 или аналогичные коды, связанные с цепью датчика положения коленвала.

При частичной неисправности возможны провалы при разгоне, детонация, повышенный расход топлива. В некоторых случаях двигатель запускается, но работает только на высоких оборотах, не реагируя на педаль газа должным образом.

Датчик устанавливается в строго определенное место на блоке цилиндров или картере сцепления, обычно со стороны маховика или шкива коленвала. Перед монтажом необходимо очистить посадочное место от загрязнений и старого герметика.

Важно соблюдать момент затяжки крепежного болта — чрезмерное усилие может повредить корпус датчика или резьбу в блоке. После установки следует проверить целостность проводки и надежность фиксации разъема. Зазор между рабочей поверхностью датчика и зубчатым венцом обычно не регулируется, так как задается конструкцией.

При замене рекомендуется одновременно проверить состояние задающего диска коленвала — отсутствие сколов зубьев и деформаций. Любые повреждения диска приведут к некорректной работе нового датчика. После установки требуется тестовый запуск двигателя и считывание параметров через диагностический сканер для подтверждения правильности сигнала.
