Датчик положения коленчатого вала (ДПКВ) — критически важный элемент системы управления двигателем, который отслеживает угловое положение и частоту вращения коленвала. Этот компонент передает сигналы в электронный блок управления, обеспечивая точную синхронизацию впрыска топлива и момента зажигания.

Датчик работает по индуктивному принципу, реагируя на прохождение зубьев задающего диска коленчатого вала. При вращении коленвала меняется магнитное поле в катушке датчика, что генерирует электрические импульсы. ЭБУ анализирует эти сигналы и определяет положение поршней в цилиндрах, рассчитывая оптимальные параметры работы двигателя.

Без корректных данных от ДПКВ двигатель не запустится или будет работать с перебоями, так как блок управления не сможет определить момент подачи искры и впрыска топлива.

Датчик разработан для установки на следующие модели:

Nissan Almera седан (N16E) с 2000 года выпуска — подходит для бензиновых двигателей серии QG с рабочим объемом 1.5 и 1.8 литра

Nissan Micra (K12E) с 2003 года — совместим с моторами CR и HR объемом 1.0, 1.2 и 1.4 литра

Renault Logan первого поколения с 2007 года — устанавливается на двигатели K7J, K7M и K4M объемом 1.4 и 1.6 литра

Renault Megane второго и третьего поколений — применяется на агрегатах K4M и F4R

Датчик унифицирован благодаря использованию общих силовых агрегатов в автомобилях альянса Renault-Nissan.

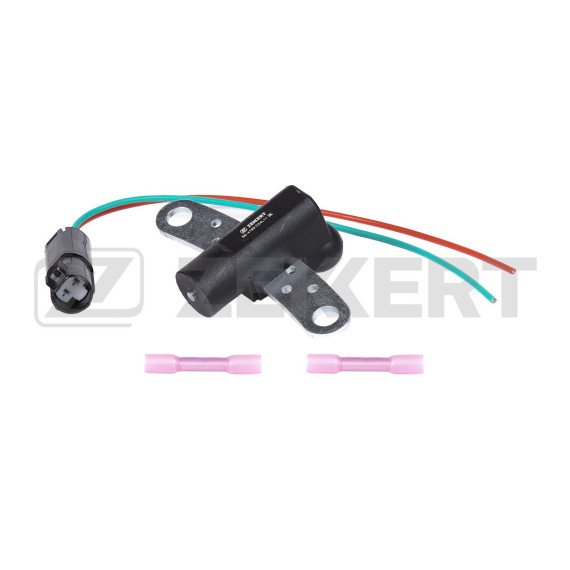

Корпус датчика выполнен из термостойкого пластика, устойчивого к воздействию моторного масла и технических жидкостей. Внутри размещена катушка индуктивности с сердечником из магнитомягкого материала, обеспечивающая стабильную генерацию сигнала.

Монтажный фланец имеет отверстие под болт крепления стандартного диаметра. Электрический разъем защищен уплотнительной манжетой от проникновения влаги и загрязнений. Длина корпуса и расстояние от монтажной плоскости до чувствительного элемента соответствуют требованиям производителя для обеспечения оптимального зазора с задающим диском.

ДПКВ устанавливается на блоке цилиндров со стороны маховика или шкива коленвала, в непосредственной близости от задающего венца. Точное расположение зависит от конструкции двигателя: на моторах K-серии (Renault) датчик обычно находится в верхней части блока рядом с генератором, на агрегатах QG и CR (Nissan) — в районе картера сцепления.

При установке критически важно соблюдать калибровочный зазор между торцом датчика и зубьями венца — обычно он составляет 0.5-1.2 мм и обеспечивается конструкцией посадочного места. Затягивание крепежного болта производится с моментом 8-10 Нм.

О выходе датчика из строя сигнализируют характерные симптомы: невозможность запуска двигателя, неравномерная работа на холостых оборотах, провалы при ускорении, самопроизвольная остановка мотора. На приборной панели активируется индикатор Check Engine, а диагностическое оборудование фиксирует ошибки P0335, P0336 или P0338.

Причинами отказа становятся обрыв или короткое замыкание обмотки, механические повреждения корпуса, загрязнение чувствительного элемента металлической стружкой или нарушение зазора из-за биения коленвала.

Замена ДПКВ требуется при появлении указанных симптомов после проверки целостности проводки и разъема. Перед демонтажем рекомендуется очистить посадочное место от загрязнений и следов масла. После установки нового датчика необходимо убедиться в надежности фиксации разъема и отсутствии механических повреждений проводов.

В некоторых случаях после замены требуется адаптация ЭБУ — процедура обучения синхронизации, которая выполняется при помощи диагностического оборудования или путем цикла прогрева двигателя согласно регламенту производителя.

Регулярная диагностика состояния датчика при плановом обслуживании позволяет предотвратить внезапный отказ и связанные с ним сложности запуска двигателя.
