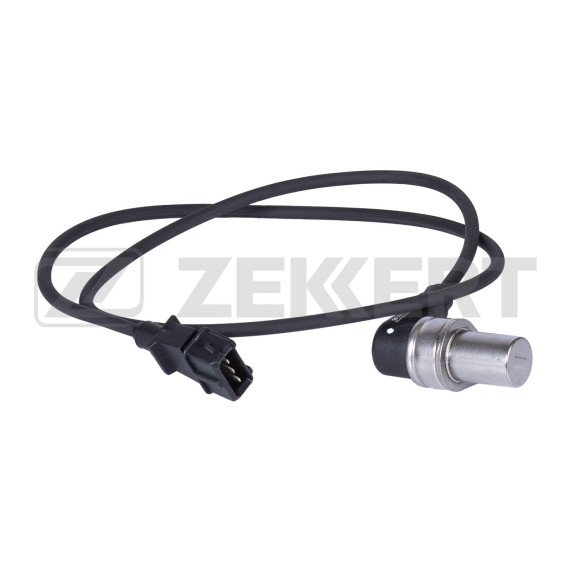

Датчик положения коленвала — критически важный элемент системы управления двигателем BMW третьей серии поколения E36. Этот компонент отвечает за определение углового положения и частоты вращения коленчатого вала, передавая данные в электронный блок управления для корректной работы системы зажигания и впрыска топлива.

Основная задача датчика — отслеживание положения коленвала в режиме реального времени. Устройство считывает информацию с зубчатого венца маховика или шкива коленчатого вала, фиксируя прохождение каждого зуба мимо чувствительного элемента. Пропуск в зубчатом венце служит опорной точкой для определения верхней мертвой точки первого цилиндра.

На основе полученных данных блок управления рассчитывает точный момент искрообразования и открытия форсунок. Без корректных сигналов от этого датчика двигатель либо не запустится, либо будет работать с серьезными перебоями.

Датчик выполнен на основе индуктивного принципа действия. Внутри корпуса расположена катушка индуктивности с магнитным сердечником. При прохождении металлических зубьев венца мимо датчика изменяется магнитное поле, что генерирует импульсы переменного напряжения.

Корпус изготовлен из термостойкого пластика или металла, способного выдерживать высокие температуры моторного отсека. Герметичная конструкция защищает электронную начинку от масла, антифриза и дорожной грязи. Кабель с разъемом обеспечивает надежное подключение к проводке автомобиля.

Данный датчик разработан специально для установки на BMW 3 серии поколения E36, выпускавшейся с 1993 года. Модельный ряд E36 включал различные модификации кузова — седан, купе, кабриолет, универсал и компактную версию. Автомобили комплектовались широкой гаммой бензиновых двигателей объемом от 1.6 до 3.2 литра серий M40, M43, M44, M50, M52 и S50/S52.

Совместимость распространяется на все версии E36 независимо от типа кузова и модификации силового агрегата. При подборе важно учитывать год выпуска конкретного автомобиля и тип установленного двигателя, так как расположение датчика может незначительно различаться.

В двигателях BMW E36 датчик обычно размещается в нижней части блока цилиндров со стороны маховика или в районе шкива коленвала спереди. Точное расположение зависит от модели двигателя — на некоторых версиях он крепится к картеру сцепления, на других — к передней крышке двигателя.

Монтаж осуществляется через резьбовое соединение или специальный кронштейн. Критически важен зазор между чувствительным элементом датчика и зубчатым венцом — обычно он составляет 0.5-1.5 мм. Слишком большое расстояние приведет к слабому сигналу, слишком малое — к риску механического контакта при вибрациях.

Выход датчика из строя проявляется характерными симптомами. Двигатель может не запускаться или глохнуть сразу после пуска. При частичной неисправности возникают проблемы с холостым ходом — плавающие обороты, неравномерная работа, рывки при разгоне.

На приборной панели загорается индикатор Check Engine, а диагностика выявляет коды ошибок, связанные с отсутствием или некорректностью сигнала датчика положения коленвала. Возможны пропуски зажигания, затрудненный запуск горячего двигателя, потеря мощности.

Проверка работоспособности начинается с визуального осмотра проводки и разъема на предмет повреждений, окисления контактов, обрывов кабеля. Сопротивление обмотки датчика проверяется мультиметром — типичные значения находятся в диапазоне 200-1000 Ом в зависимости от модели.

Более точная диагностика проводится осциллографом, который показывает форму генерируемого сигнала при проворачивании коленвала. Замена датчика — относительно простая процедура, не требующая специального оборудования. После установки нового датчика необходимо очистить коды ошибок и убедиться в стабильной работе двигателя.

При замене датчика рекомендуется очистить посадочное место от загрязнений и старого герметика. Резьбовое соединение желательно обработать термостойким герметиком для предотвращения подтекания масла. Затяжку следует производить с рекомендованным моментом, избегая чрезмерного усилия.

Одновременно стоит проверить состояние зубчатого венца — сколы или износ зубьев могут вызывать некорректную работу даже с новым датчиком. Проводка должна быть надежно закреплена, без контакта с горячими или движущимися частями двигателя.
