Датчик положения коленчатого вала представляет собой важнейший элемент системы управления двигателем, который отвечает за синхронизацию работы топливной системы и зажигания. Устройство непрерывно отслеживает угловое положение и частоту вращения коленвала, передавая сигналы в электронный блок управления двигателем для точного расчета момента впрыска топлива и искрообразования.

Основная функция датчика заключается в определении верхней мертвой точки поршней и текущей скорости вращения коленчатого вала. Устройство работает по индуктивному принципу: при прохождении зубьев задающего диска мимо чувствительного элемента датчика генерируется переменный электрический сигнал. Блок управления анализирует частоту и характер этих импульсов, что позволяет системе точно определять положение каждого цилиндра в любой момент времени.

Без корректной работы этого датчика двигатель не сможет запуститься или будет работать с серьезными перебоями. ЭБУ использует информацию от датчика для регулировки угла опережения зажигания, длительности открытия форсунок и управления фазами газораспределения на моторах с изменяемыми фазами.

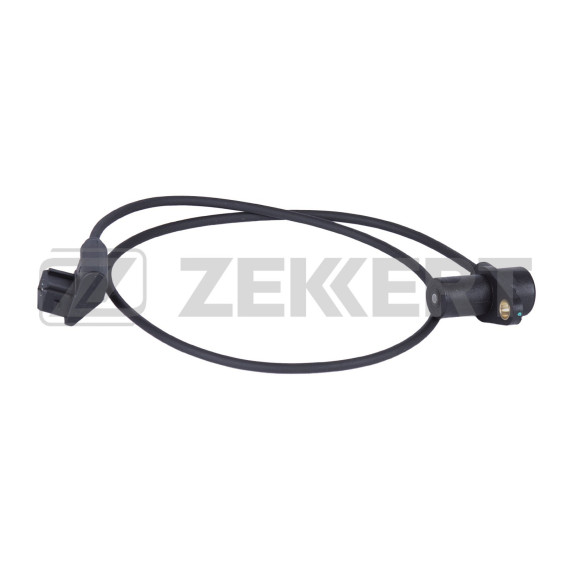

Данный датчик разработан специально для установки на автомобили BMW 3-й серии (E36) выпуска с 1990 года и BMW 5-й серии (E34) того же периода. Эти поколения моделей оснащались различными рядными бензиновыми двигателями объемом от 1.6 до 2.5 литров серий M40, M43, M50 и M52, а также дизельными агрегатами M51.

Конструкция датчика учитывает особенности расположения и крепления на блоке цилиндров этих моделей. Геометрия корпуса и длина кабеля соответствуют оригинальным спецификациям, что обеспечивает простоту установки без необходимости доработок. Электрический разъем полностью совместим со штатной проводкой автомобиля.

Датчик выполнен в прочном пластиковом корпусе с металлическим чувствительным наконечником. Магнитопроводящий сердечник окружен обмоткой из тонкого медного провода, создающей электромагнитное поле. При вращении коленвала металлические зубья задающего диска изменяют магнитный поток, индуцируя в обмотке электрический сигнал переменной частоты.

Корпус датчика имеет резьбовую часть для крепления в посадочное отверстие на блоке двигателя или картере сцепления, в зависимости от конкретной модели двигателя. Герметичное исполнение защищает внутренние компоненты от воздействия моторного масла, охлаждающей жидкости и дорожной грязи. Рабочий диапазон температур охватывает все режимы эксплуатации двигателя.

Электрический разъем оснащен фиксирующим механизмом, предотвращающим самопроизвольное отсоединение от вибраций двигателя. Контакты защищены от окисления и коррозии специальным покрытием, обеспечивающим стабильность электрического соединения на протяжении всего срока службы.

Выход из строя датчика положения коленвала проявляется характерными симптомами. Невозможность запуска двигателя — наиболее частый признак полного отказа датчика. При частичной неисправности наблюдаются неустойчивая работа на холостом ходу, провалы при ускорении, самопроизвольная остановка двигателя, затрудненный запуск в горячем или холодном состоянии.

На приборной панели может загораться индикатор Check Engine, а диагностическое оборудование фиксирует коды ошибок, связанные с отсутствием или некорректностью сигнала от датчика коленвала. Повышенный расход топлива и потеря мощности также могут указывать на проблемы с этим датчиком.

Причинами выхода из строя становятся механические повреждения при ремонтных работах, попадание масла внутрь корпуса при нарушении герметичности, естественный износ обмотки, коррозия контактов разъема. Загрязнение торцевой поверхности датчика металлической стружкой или изменение зазора между датчиком и задающим диском также влияют на качество сигнала.

Замена датчика положения коленвала не требует специального оборудования и может быть выполнена самостоятельно. Датчик обычно располагается в передней части блока цилиндров со стороны шкива коленвала или на картере сцепления рядом с маховиком — в зависимости от типа двигателя.

Перед установкой необходимо отключить аккумуляторную батарею и отсоединить электрический разъем датчика. При выкручивании старого датчика важно не повредить резьбу в блоке двигателя. Посадочное место следует очистить от загрязнений и старого герметика, если он применялся.

Новый датчик устанавливается с моментом затяжки согласно спецификации производителя автомобиля — обычно это 8-10 Нм. Чрезмерное усилие может привести к повреждению корпуса датчика или срыву резьбы. После установки необходимо проверить надежность фиксации электрического разъема и убедиться, что проводка не контактирует с горячими или вращающимися элементами двигателя.

После замены датчика рекомендуется провести адаптацию системы управления с помощью диагностического оборудования, хотя в большинстве случаев ЭБУ автоматически распознает новый датчик после нескольких циклов запуска двигателя. При правильной установке двигатель должен запускаться с первой попытки и работать стабильно во всех режимах.
