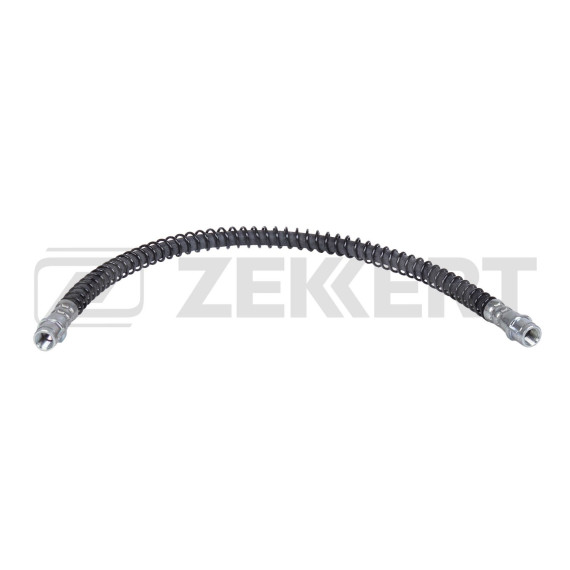

Задний тормозной шланг представляет собой критически важный элемент гидравлической тормозной системы премиальных внедорожников концерна Volkswagen Group. Деталь обеспечивает передачу тормозной жидкости под давлением от жестких металлических трубок к рабочим тормозным механизмам задней оси.

Основная задача шланга — создание гибкого соединения между неподвижными элементами кузова и подвижными компонентами подвески. Во время работы подвески колесо совершает сложные перемещения в вертикальной и горизонтальной плоскостях, при этом тормозной шланг компенсирует все эти движения, сохраняя целостность гидравлического контура.

Шланг работает в условиях высоких давлений, возникающих при торможении. Пиковые значения могут достигать 150-180 бар при экстренном замедлении тяжелого внедорожника. При этом деталь должна сохранять стабильность геометрии, не допуская расширения стенок, что могло бы привести к проваливанию педали тормоза.

Тормозной шланг имеет многослойную структуру. Внутренний слой выполнен из специальной резины, устойчивой к воздействию тормозной жидкости, которая обладает агрессивными химическими свойствами. Средний армирующий слой состоит из текстильной или синтетической оплетки, принимающей на себя основные нагрузки от давления жидкости. Внешняя оболочка защищает конструкцию от механических повреждений, воздействия дорожных реагентов, ультрафиолета и температурных перепадов.

На концах шланга установлены металлические штуцеры с резьбовыми соединениями. Конструкция штуцеров обеспечивает надежное крепление к тормозным трубкам и суппортам без риска протечек. Специальная обжимка гарантирует герметичность соединения резинового корпуса с металлическими наконечниками даже при многократных циклах нагрузки.

Шланг разработан для установки на заднюю ось следующих моделей:

Volkswagen Touareg первого поколения (2002-2010 годы) и второго поколения (2010-2018 годы). Подходит для всех модификаций двигателей, включая бензиновые V6 и V8, дизельные варианты TDI различного объема, а также гибридную версию.

Audi Q7 первого поколения выпуска с 2006 года. Применим на версиях с различными силовыми агрегатами, так как конструкция задней тормозной системы унифицирована в рамках платформы.

Porsche Cayenne первого поколения (2002-2010) и второго поколения (2010-2018). Совместим как со стандартными тормозными системами, так и с усиленными комплектами, устанавливаемыми на спортивные версии S и Turbo.

Все три модели построены на общей платформе PL71, что обеспечивает взаимозаменяемость многих компонентов тормозной системы.

В процессе работы тормозной шланг подвергается воздействию множества негативных факторов. Камни и дорожный мусор могут повредить внешнюю оболочку, особенно при движении по бездорожью. Дорожные реагенты и соль постепенно разрушают резиновые компоненты. Температурные циклы от минусовых значений зимой до нагрева при интенсивном торможении летом создают дополнительную нагрузку на материал.

Со временем резина теряет эластичность, появляются микротрещины. Внутренняя поверхность может набухать от старения тормозной жидкости, что приводит к отслоению частиц резины и засорению гидравлической системы. Армирующий слой при длительной эксплуатации может частично разрушаться, снижая прочность конструкции.

Критичными симптомами износа являются видимые трещины или порезы на поверхности шланга, следы подтекания тормозной жидкости в местах соединений, вздутия или деформации корпуса. Ощутимое снижение эффективности торможения, появление мягкой педали или необходимость частой доливки жидкости также указывают на возможные проблемы.

Профилактическая замена рекомендуется каждые 6-8 лет эксплуатации независимо от внешнего состояния, так как внутренняя деградация материала может не проявляться визуально до момента критического отказа.

При замене шланга необходимо полностью стравить давление из тормозной системы. Старый шланг откручивается от тормозной трубки и суппорта, при этом следует использовать два ключа для предотвращения проворачивания штуцеров. Новый шланг устанавливается с соблюдением правильной ориентации без перекручивания по оси.

После монтажа обязательна прокачка тормозной системы для удаления воздуха из контура. Проверка герметичности выполняется путем создания давления в системе и визуального осмотра всех соединений на предмет протечек. Рекомендуется замена медных или алюминиевых уплотнительных шайб на штуцерах для обеспечения надежного соединения.

Установка данного компонента восстанавливает проектные характеристики тормозной системы, обеспечивая безопасность эксплуатации тяжелого внедорожника в любых условиях.
