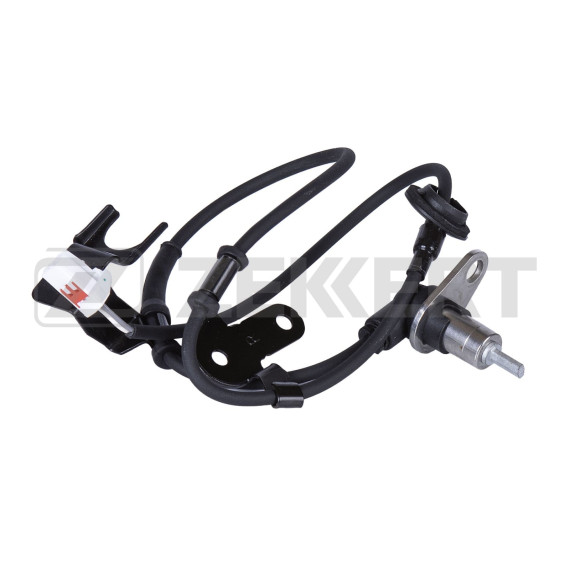

Датчик антиблокировочной системы тормозов устанавливается на задней правой ступице автомобиля Mazda 323 шестого поколения выпуска с 1998 года. Этот электронный компонент отвечает за передачу информации о скорости вращения колеса в блок управления ABS, обеспечивая корректную работу антиблокировочной системы при торможении.

Датчик непрерывно отслеживает угловую скорость вращения заднего правого колеса и преобразует механическое движение в электрические импульсы. Электронный блок ABS анализирует сигналы со всех четырех датчиков, сравнивая скорость вращения колес между собой. При обнаружении блокировки конкретного колеса система автоматически регулирует тормозное усилие, предотвращая занос и сохраняя управляемость автомобиля.

Конструктивно датчик представляет собой индуктивный элемент с магнитным сердечником, который реагирует на прохождение зубьев импульсного кольца, установленного на ступице или приводном валу. Каждый зубец генерирует импульс напряжения, частота которых пропорциональна скорости вращения колеса.

О выходе из строя датчика сигнализирует загорание контрольной лампы ABS на приборной панели. При этом антиблокировочная система полностью отключается, а тормоза продолжают работать в обычном режиме без электронной поддержки. Неисправный датчик может вызывать ложные срабатывания ABS на ровной дороге или полное отсутствие реакции системы при экстренном торможении.

Типичные причины отказа включают механические повреждения корпуса при ремонте подвески, обрыв или короткое замыкание проводки, коррозию контактных элементов, загрязнение рабочей поверхности металлической стружкой или грязью. Увеличенный зазор между датчиком и импульсным кольцом также приводит к сбоям в работе системы.

Датчик крепится на кронштейне заднего тормозного механизма или поворотном кулаке в непосредственной близости от импульсного кольца. Правильный монтажный зазор критически важен для корректной работы — он обычно составляет 0,5-1,5 мм и задается конструкцией посадочного места. При установке необходимо проследить за правильной фиксацией проводки, чтобы исключить перетирание о движущиеся элементы подвески.

Перед монтажом нового датчика рекомендуется очистить посадочное место от загрязнений и коррозии, проверить состояние импульсного кольца на отсутствие сколов и деформаций. После замены требуется сброс ошибок из памяти электронного блока управления с помощью диагностического оборудования и проверка работоспособности системы в движении.
