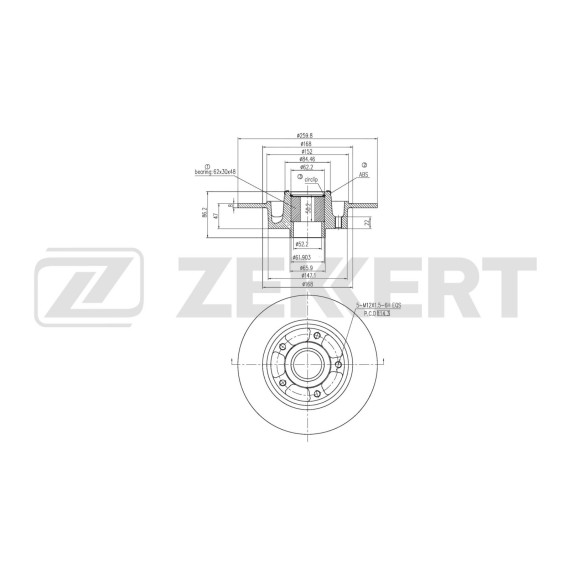

Задний тормозной диск представляет собой комплексный узел, объединяющий фрикционную поверхность, ступичный подшипник и магнитное кольцо датчика антиблокировочной системы. Такая конструкция характерна для современных моделей Renault и обеспечивает компактность заднего тормозного механизма при сохранении функциональности всех систем безопасности.

Деталь разработана для установки на Renault Megane III выпуска с 2008 года, Scenic III того же поколения и Clio IV с 2013 года. Все перечисленные модели используют идентичную конструкцию задней подвески и тормозной системы, что позволяет применять единый типоразмер диска. Важно учитывать наличие системы ABS, так как диск содержит интегрированное импульсное кольцо.

Интегрированный подшипник ступицы запрессован в тело диска и представляет собой герметичный двухрядный шариковый или роликовый узел. Такое решение упрощает монтаж и исключает необходимость отдельной запрессовки подшипника при замене тормозного диска. Фрикционная часть выполнена из высокоуглеродистого чугуна с графитовыми включениями, обеспечивающими стабильный коэффициент трения.

Магнитное кольцо ABS размещено на внутренней или наружной поверхности ступичной части. Оно содержит чередующиеся намагниченные сегменты, которые при вращении создают импульсы в датчике антиблокировочной системы. Повреждение или размагничивание кольца приводит к ошибкам в работе ABS и требует замены всего узла.

Выработка рабочей поверхности диска проявляется в виде глубоких кольцевых канавок, неравномерного истирания или образования наплывов металла по краям. Критическим считается уменьшение толщины диска ниже минимально допустимого значения, указанного производителем автомобиля. При этом эффективность торможения снижается, увеличивается тормозной путь.

Износ подшипника сопровождается гулом при движении, люфтом колеса или повышенным нагревом ступицы. Поскольку подшипник интегрирован в диск, его выход из строя требует замены всего узла целиком. Раздельная замена компонентов в данной конструкции не предусмотрена.

Повреждение магнитного кольца ABS выявляется диагностическим оборудованием как постоянная или периодическая потеря сигнала от датчика скорости вращения колеса. На приборной панели загорается соответствующая индикация неисправности антиблокировочной системы.

Монтаж требует соблюдения момента затяжки крепежных элементов согласно спецификации производителя. Недостаточная затяжка приводит к биению диска и неравномерному износу колодок, чрезмерная может повредить подшипник или резьбовые соединения. Перед установкой необходимо очистить посадочные поверхности от ржавчины и загрязнений.

При замене обязательна установка новых тормозных колодок или проверка остаточной толщины существующих. Работа нового диска со старыми изношенными колодками приводит к быстрому образованию неравномерной выработки. После монтажа проводится приработка тормозов серией плавных торможений для формирования оптимального пятна контакта.

Зазор между магнитным кольцом и датчиком ABS устанавливается автоматически при правильной посадке диска, однако следует проверить отсутствие загрязнений между ними. Налипание металлической стружки или дорожной грязи искажает сигнал и вызывает ложные срабатывания системы.
