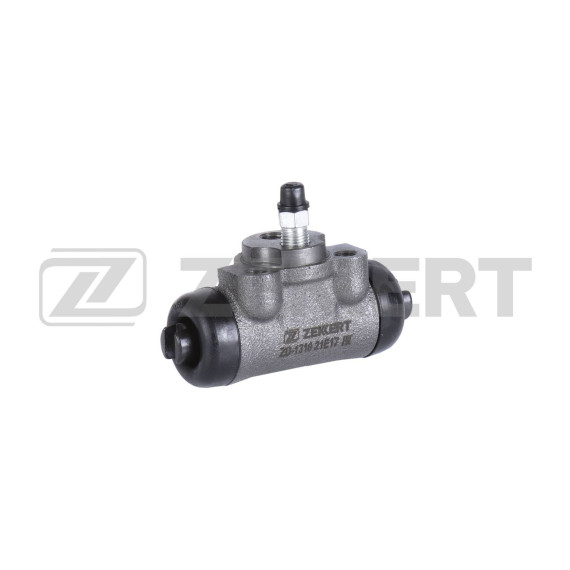

Колесный тормозной цилиндр — ключевой элемент рабочей тормозной системы внедорожников и легких коммерческих автомобилей Hyundai и Mitsubishi выпуска с конца 1980-х годов. Деталь преобразует гидравлическое давление от главного тормозного цилиндра в механическое усилие, которое прижимает тормозные колодки к барабану или диску.

Колесный цилиндр устанавливается непосредственно в тормозном механизме колеса. При нажатии на педаль тормоза тормозная жидкость под давлением поступает в цилиндр, где воздействует на поршень. Поршень перемещается и через систему рычагов приводит в действие тормозные колодки, создавая необходимое тормозное усилие.

Основная функция — обеспечение равномерного и контролируемого торможения колеса в соответствии с усилием, прилагаемым водителем к педали. От исправности этого компонента напрямую зависит эффективность замедления автомобиля и безопасность движения.

Данный колесный цилиндр разработан для установки на следующие модели:

Hyundai Galloper выпуска с 1991 года — полноразмерный внедорожник, созданный на базе Mitsubishi Pajero и унаследовавший многие конструктивные решения японского прототипа, включая элементы тормозной системы.

Mitsubishi L300 III с 1987 года — популярный коммерческий фургон и микроавтобус третьего поколения, широко используемый для перевозки грузов и пассажиров.

Mitsubishi L200 с 1987 года — легкий пикап, известный надежностью и проходимостью, активно эксплуатируемый как в коммерческих целях, так и для активного отдыха.

Mitsubishi Pajero с 1987 года — легендарный внедорожник, зарекомендовавший себя в самых сложных условиях эксплуатации.

Унификация тормозных компонентов между этими моделями объясняется общей платформой и техническими решениями Mitsubishi, которые были использованы в производстве Hyundai Galloper.

Корпус цилиндра изготавливается из высокопрочного чугуна или алюминиевого сплава, обеспечивающего устойчивость к высоким гидравлическим нагрузкам и температурным перепадам. Внутренняя поверхность цилиндра тщательно обработана для минимизации трения и износа.

Поршень выполнен из стали или алюминия с прецизионной обработкой поверхности. Герметичность системы обеспечивают резиновые манжеты и уплотнители, изготовленные из маслобензостойкой резины, устойчивой к воздействию тормозной жидкости и экстремальных температур.

Конструкция предусматривает защитные пыльники, предотвращающие попадание грязи, воды и абразивных частиц внутрь механизма. Это особенно важно для автомобилей, эксплуатируемых в условиях бездорожья.

О необходимости замены колесного цилиндра сигнализируют следующие симптомы:

Подтекание тормозной жидкости в области колеса — наиболее очевидный признак разрушения уплотнительных манжет или коррозии корпуса цилиндра.

Неравномерное торможение — автомобиль уводит в сторону при торможении, что указывает на заклинивание поршня или различную эффективность работы цилиндров на разных колесах.

Снижение уровня тормозной жидкости в расширительном бачке без видимых внешних утечек может свидетельствовать о внутренних потерях в колесных цилиндрах.

Заклинивание колеса после торможения — поршень не возвращается в исходное положение из-за коррозии или загрязнения внутренней поверхности цилиндра.

Замена колесного тормозного цилиндра требует обязательного удаления воздуха из тормозной системы после установки. Процедура прокачки тормозов должна выполняться в соответствии с рекомендациями производителя автомобиля.

При замене рекомендуется одновременно обновлять цилиндры на обеих сторонах оси для обеспечения симметричной работы тормозной системы. Это предотвращает увод автомобиля при торможении и обеспечивает предсказуемое поведение на дороге.

Важно использовать только рекомендованный тип тормозной жидкости — несоответствие спецификации может привести к быстрому разрушению резиновых уплотнителей и выходу цилиндра из строя.

Автомобили данных моделей часто эксплуатируются в условиях повышенных нагрузок — бездорожье, буксировка прицепов, перевозка тяжелых грузов. В таких условиях регулярная проверка состояния тормозных цилиндров должна проводиться чаще стандартных интервалов обслуживания.

Перед установкой нового цилиндра необходимо тщательно очистить посадочное место от старых уплотнителей, ржавчины и загрязнений. Тормозные магистрали должны быть проверены на отсутствие повреждений и засоров.

Затяжка крепежных элементов производится с моментом, указанным в технической документации автомобиля. Недостаточная или чрезмерная затяжка может привести к деформации корпуса цилиндра и нарушению герметичности.

После установки рекомендуется провести контрольное торможение на безопасной площадке для проверки эффективности работы системы и отсутствия посторонних шумов.
