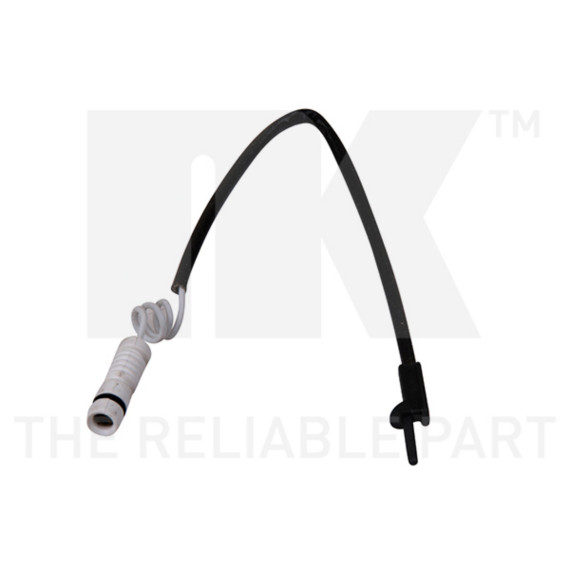

Датчик износа тормозных колодок — электронный компонент тормозной системы, предназначенный для своевременного оповещения водителя о критическом состоянии фрикционных накладок. Разработан специально для внедорожников Mercedes-Benz M-Class (W163) выпуска с 1998 года, обеспечивает контроль толщины колодок и предотвращает повреждение тормозных дисков при чрезмерном износе.

Конструктивно представляет собой пластиковый корпус с встроенным контактным элементом и проводом определенной длины. Принцип работы основан на замыкании электрической цепи при достижении колодкой минимально допустимой толщины. В процессе торможения фрикционный материал постепенно стирается, и когда его остаток достигает критического значения (обычно 2-3 мм), металлический наконечник датчика касается тормозного диска, замыкая цепь и активируя сигнальную лампу на приборной панели.

Установка датчика производится непосредственно в тормозную колодку через специальное технологическое отверстие. Провод прокладывается к разъему на суппорте или ступичном узле, где подключается к штатной проводке автомобиля. Важно соблюдать правильную ориентацию датчика — контактный элемент должен располагаться со стороны вращения диска.

Для Mercedes M-Class первого поколения используются различные датчики в зависимости от позиции установки. Передние и задние оси могут комплектоваться датчиками разной длины провода — это связано с особенностями компоновки подвески и расположением разъемов. При замене необходимо учитывать конкретную ось и сторону установки, поскольку геометрия крепления может отличаться.

Замена датчика обязательна при каждой установке новых тормозных колодок, даже если визуально он кажется целым. Это одноразовый элемент — после срабатывания контактная часть повреждается от трения о диск, и повторное использование недопустимо. Попытка эксплуатации старого датчика приводит к ложным срабатываниям или, наоборот, к отсутствию сигнала при реальном износе.

Совместимость распространяется на модификации ML230, ML270 CDI, ML320, ML350, ML400 CDI, ML430 и ML55 AMG выпуска 1998-2005 годов. Независимо от объема двигателя и типа привода, используется единая система контроля износа колодок. Различия касаются только длины проводов и способа крепления в зависимости от комплектации тормозной системы.

При монтаже следует избегать перегибов и натяжения провода — он должен свободно укладываться в предусмотренные каналы без контакта с подвижными элементами подвески. Повреждение изоляции приводит к короткому замыканию и постоянному горению контрольной лампы. После установки рекомендуется проверить работоспособность системы диагностическим прибором или коротким замыканием контактов разъема — лампа на панели должна загореться.

Игнорирование сигнала датчика чревато полным истиранием фрикционного материала колодок и контактом металлического основания с диском. Это вызывает критический перегрев, деформацию диска, повреждение поршней суппорта и значительное увеличение тормозного пути. Своевременная реакция на предупреждение позволяет избежать дорогостоящего ремонта тормозной системы и сохранить безопасность движения.
