Главный тормозной цилиндр — центральный элемент гидравлической тормозной системы, преобразующий механическое усилие от педали тормоза в гидравлическое давление рабочей жидкости. Именно этот узел обеспечивает передачу команды на все рабочие тормозные механизмы автомобиля, делая возможным эффективное и контролируемое замедление.

Главный тормозной цилиндр устанавливается на перегородке моторного отсека и соединяется с педалью тормоза через вакуумный усилитель. При нажатии на педаль поршни внутри цилиндра создают давление в двух независимых контурах тормозной системы. Такая двухконтурная конструкция гарантирует сохранение частичной работоспособности тормозов даже при отказе одного из контуров.

Внутри корпуса расположены два поршня с уплотнительными манжетами, возвратные пружины и система каналов для распределения тормозной жидкости. К цилиндру крепится компенсационный бачок, который компенсирует изменение объема жидкости при нагреве и износе тормозных колодок.

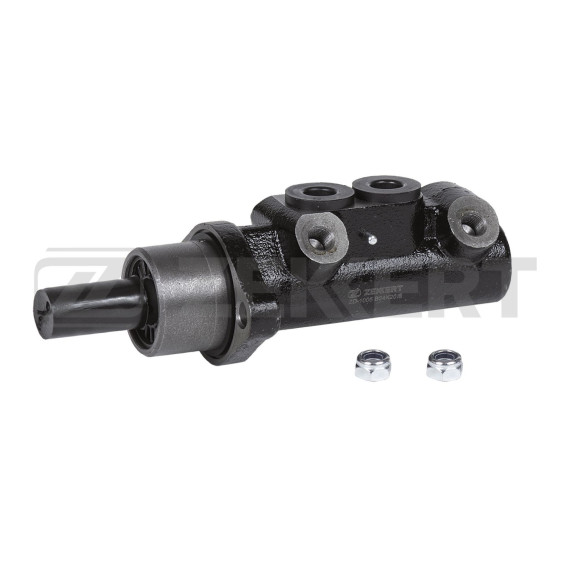

Данный главный тормозной цилиндр разработан для установки на:

• VW Transporter IV (1990 года выпуска и позднее)
• VW Sharan (с 1995 года)
• Ford Galaxy первого поколения (с 1995 года)
• Seat Alhambra (с 1996 года)

Эти модели объединяет общая платформа и конструктивные решения тормозной системы, что позволяет использовать унифицированный главный цилиндр. Перед установкой необходимо сверить каталожный номер с оригинальной деталью, так как в зависимости от комплектации и года выпуска могут применяться различные модификации.

Корпус цилиндра изготавливается из алюминиевого сплава, что обеспечивает оптимальное сочетание прочности и малого веса. Внутренние поверхности рабочих камер проходят специальную обработку для минимизации износа уплотнений и предотвращения коррозии.

Уплотнительные элементы выполнены из специальной резины, устойчивой к воздействию тормозной жидкости и температурным перепадам. Конструкция предусматривает точные допуски между поршнями и стенками цилиндра, что исключает утечки и обеспечивает быстрый отклик тормозной системы.

Резьбовые соединения для тормозных трубок имеют стандартизированные размеры, что упрощает монтаж и обеспечивает герметичность соединений. Крепление к вакуумному усилителю выполнено через шпильки с установочными втулками.

Необходимость замены главного тормозного цилиндра возникает при:

• Проваливании педали тормоза или ее мягком ходе
• Утечке тормозной жидкости в месте установки цилиндра
• Падении уровня жидкости в бачке без видимых повреждений магистралей
• Неравномерном торможении или увеличении тормозного пути
• Появлении подтеков на вакуумном усилителе

Внутренний износ манжет может происходить без внешних проявлений, поэтому при диагностике важно проверять работу системы на стенде.

Замена главного тормозного цилиндра требует полного удаления воздуха из тормозной системы после установки. Процедура прокачки должна выполняться в определенной последовательности, начиная с наиболее удаленного от цилиндра колеса.

При монтаже важно соблюдать моменты затяжки резьбовых соединений тормозных трубок, чтобы избежать повреждения резьбы и обеспечить герметичность. Перед подключением магистралей рекомендуется предварительно заполнить цилиндр тормозной жидкостью для облегчения прокачки системы.

Использование только рекомендованного типа тормозной жидкости критично для долговечности уплотнений и стабильной работы всей системы. Смешивание жидкостей разных классов недопустимо.
