Главный тормозной цилиндр — центральный элемент гидравлической тормозной системы, который преобразует механическое усилие от педали тормоза в гидравлическое давление рабочей жидкости. Именно этот узел обеспечивает передачу команды на все колёсные тормозные механизмы, делая возможным эффективное и безопасное торможение автомобиля.

При нажатии на педаль тормоза шток главного цилиндра приводит в движение поршни внутри корпуса. Двухконтурная конструкция обеспечивает независимую работу двух тормозных контуров — как правило, один контур отвечает за передние тормоза, второй за задние. Это критически важно для безопасности: при отказе одного контура второй продолжает функционировать, сохраняя возможность торможения.

Внутри цилиндра создаётся давление, которое через тормозные трубки и шланги передаётся к рабочим цилиндрам на колёсах. Встроенный бачок содержит запас тормозной жидкости, необходимый для компенсации её расхода и температурного расширения в системе.

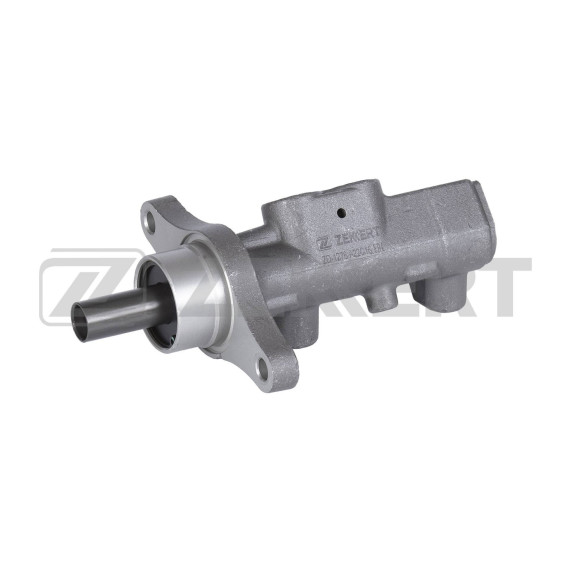

Данный главный тормозной цилиндр разработан для установки на:

• Lada Largus всех модификаций (_S0, _SA, KS0) с 2012 года выпуска
• Renault Duster первого и последующих поколений с 2011 года
• Renault Logan второго поколения с 2007 года

Все перечисленные модели построены на единой платформе B0, что обеспечивает унификацию тормозных компонентов. Цилиндр подходит как для версий с АБС, так и для автомобилей без антиблокировочной системы, поскольку устанавливается до блока ABS в гидравлическом контуре.

Корпус цилиндра изготовлен из алюминиевого сплава, что обеспечивает оптимальное сочетание прочности и малого веса. Внутренние поверхности цилиндров отхонингованы с высокой точностью для минимизации износа уплотнительных манжет и предотвращения утечек.

Поршневая группа включает первичный и вторичный поршни с резиновыми манжетами, устойчивыми к воздействию тормозной жидкости и температурным перепадам. Возвратные пружины обеспечивают быстрое возвращение поршней в исходное положение после отпускания педали.

Бачок для тормозной жидкости выполнен из полупрозрачного пластика, что позволяет визуально контролировать уровень жидкости. Датчик уровня интегрирован в крышку бачка и предупреждает водителя о критическом снижении количества жидкости.

Главный тормозной цилиндр требует замены при появлении следующих симптомов:

Мягкая или проваливающаяся педаль тормоза указывает на внутренние утечки через изношенные манжеты поршней. Жидкость перетекает между камерами вместо создания рабочего давления.

Подтекание тормозной жидкости в месте соединения цилиндра с вакуумным усилителем свидетельствует о разрушении задней манжеты. Жидкость может попадать в вакуумную камеру усилителя.

Снижение эффективности торможения при нормальном уровне жидкости и исправных колёсных механизмах часто связано с потерей герметичности цилиндра.

Главный тормозной цилиндр крепится непосредственно к вакуумному усилителю тормозов через фланцевое соединение. Два или четыре болта фиксируют корпус, обеспечивая жёсткое соединение с кузовом автомобиля.

К выходным штуцерам подключаются металлические тормозные трубки контуров передних и задних тормозов. Герметичность соединений обеспечивается резиновыми уплотнительными кольцами или медными шайбами в зависимости от конструкции штуцеров.

После установки нового цилиндра обязательна прокачка тормозной системы для удаления воздуха из всех контуров. Воздух в гидравлике делает торможение неэффективным и опасным. Прокачку следует проводить от самого дальнего от цилиндра колеса к ближайшему.

При замене главного цилиндра рекомендуется одновременно заменить тормозную жидкость во всей системе. Старая жидкость накапливает влагу, что снижает температуру кипения и может привести к отказу тормозов при интенсивном использовании.

Бачок тормозной жидкости часто входит в комплект с цилиндром, но иногда поставляется отдельно — необходимо уточнять комплектацию. При установке важно правильно подключить датчик уровня жидкости.

Не следует использовать цилиндр, длительное время хранившийся без защитных заглушек на штуцерах. Попадание грязи или влаги внутрь может привести к коррозии зеркала цилиндра и быстрому выходу из строя после установки.
