Главный тормозной цилиндр — центральный элемент гидравлической тормозной системы, преобразующий механическое усилие от педали тормоза в гидравлическое давление. Этот узел обеспечивает передачу тормозного усилия на колесные механизмы всех четырех колес автомобиля.

Главный тормозной цилиндр устанавливается на вакуумный усилитель тормозов в моторном отсеке и соединяется непосредственно с педалью тормоза через систему рычагов. При нажатии на педаль поршни внутри цилиндра создают давление тормозной жидкости, которое распределяется по контурам к рабочим цилиндрам на колесах.

Современная конструкция предусматривает двухконтурную систему безопасности — независимые камеры для передней и задней осей или диагональное разделение контуров. Это критически важно для сохранения тормозной эффективности при отказе одного из контуров.

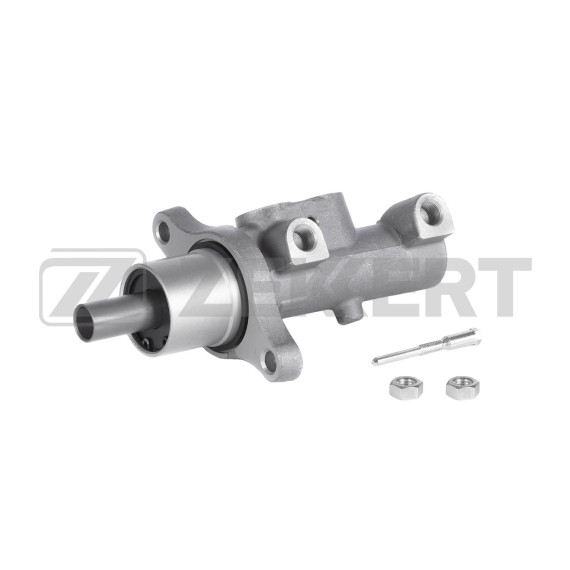

Данный главный тормозной цилиндр разработан для установки на следующие модели:

Ford C-Max — компактвэны с 2007 года выпуска, включая рестайлинговые версии первого поколения

Ford Focus II — автомобили второго поколения с 2004 года, включая седаны, хэтчбеки и универсалы

Ford Kuga — кроссоверы первого поколения с 2008 года до рестайлинга 2013 года

Mazda 3 — модели первого и второго поколений с 2003 года, что связано с платформенным родством Ford и Mazda того периода

Применимость обусловлена использованием общей платформы Ford C1 и унифицированными компонентами тормозной системы на этих моделях.

Корпус цилиндра изготавливается из алюминиевого сплава, что обеспечивает оптимальное сочетание прочности и веса при устойчивости к коррозии. Внутренние поверхности цилиндра отхонингованы с высокой точностью для минимизации износа уплотнений и предотвращения утечек.

В конструкции применяются резиновые манжеты специального состава, устойчивые к воздействию тормозной жидкости различных типов и температурным перепадам от минусовых до плюс 150 градусов. Возвратные пружины обеспечивают быстрое восстановление исходного положения поршней после отпускания педали.

Бачок для тормозной жидкости может быть как интегрированным в конструкцию цилиндра, так и устанавливаться отдельно с соединительными трубками. Система включает датчик уровня жидкости для предупреждения о критическом снижении.

О необходимости замены главного тормозного цилиндра свидетельствуют следующие симптомы: проваливание педали тормоза при удержании или необходимость прокачки для достижения эффекта, появление подтеков тормозной жидкости в месте крепления к вакуумному усилителю, увеличенный свободный ход педали или её мягкость.

Также признаками могут быть неравномерное торможение колес, загорание контрольной лампы низкого уровня тормозной жидкости при полном бачке, необходимость частой доливки жидкости без видимых внешних утечек.

Замена главного тормозного цилиндра требует обязательной прокачки всей тормозной системы для удаления воздуха из контуров. Процедура выполняется в определенной последовательности от самого дальнего колеса к ближайшему относительно цилиндра.

При монтаже критически важно соблюдение момента затяжки крепежных элементов и правильное подключение тормозных трубок к соответствующим контурам. Перед установкой рекомендуется проверить состояние вакуумного усилителя и при необходимости заменить уплотнительное кольцо между цилиндром и усилителем.

Использование качественной тормозной жидкости рекомендованной спецификации обеспечивает долговечность новых уплотнений и стабильную работу всей системы.
