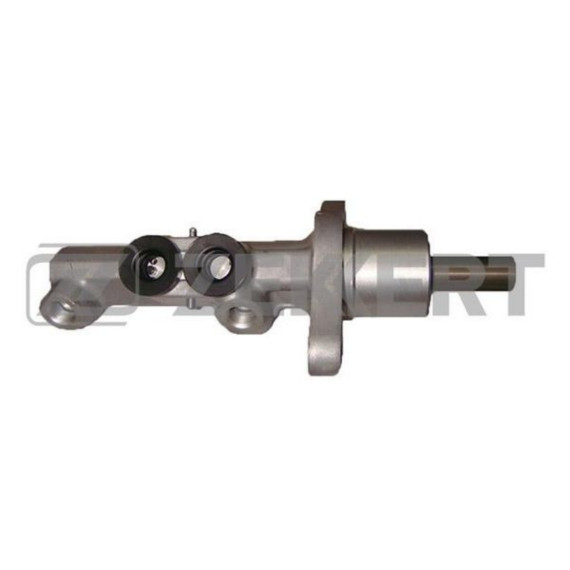

Главный тормозной цилиндр — центральный элемент гидравлической тормозной системы, который преобразует механическое усилие от педали тормоза в гидравлическое давление и распределяет его по контурам к рабочим цилиндрам на колесах. Эта деталь разработана для установки на широкий модельный ряд автомобилей концерна VAG и Porsche, обеспечивая надежную работу тормозов в различных режимах эксплуатации.

Цилиндр предназначен для следующих моделей:

Audi A4 первого поколения (B5) выпуска с 1994 года — подходит для седанов и универсалов с различными вариантами двигателей и трансмиссий.

Audi A6 второго поколения (C5) с 1997 года — совместим с автомобилями в кузовах седан и универсал Avant.

Volkswagen Passat пятого поколения (B5) выпуска с 1996 года — устанавливается на модели в кузовах седан и универсал Variant.

Porsche 911 четвертого поколения (996) с 1997 года — применяется на спортивных купе и кабриолетах с различными модификациями двигателей.

Porsche Boxster первого поколения (986) с 1996 года — подходит для родстеров с центральным расположением двигателя.

Главный тормозной цилиндр выполнен в виде двухконтурного узла с раздельными камерами для независимого управления передним и задним контурами тормозной системы или диагональным разделением контуров. Такая конструкция обеспечивает сохранение частичной работоспособности тормозов даже при отказе одного из контуров.

Корпус цилиндра изготовлен из алюминиевого сплава, что снижает общий вес узла и обеспечивает эффективный тетеплоотвод. Внутри расположены поршни с уплотнительными манжетами из специальной резины, устойчивой к тормозной жидкости и температурным перепадам. Возвратные пружины обеспечивают быстрое возвращение поршней в исходное положение при отпускании педали.

Встроенный расширительный бачок или система подключения к выносному резервуару позволяет поддерживать необходимый уровень тормозной жидкости и компенсировать ее расход при износе колодок. Датчик уровня жидкости предупреждает водителя о критическом снижении объема.

Цилиндр монтируется на вакуумном усилителе тормозов или непосредственно на перегородке моторного отсека через штатные крепежные отверстия. Подключение осуществляется через резьбовые штуцеры для тормозных трубок, которые обеспечивают герметичное соединение с магистралями высокого давления.

При установке критически важна правильная прокачка тормозной системы для удаления воздуха из контуров. Наличие воздушных пробок приводит к мягкой педали и увеличению тормозного пути. Процедура прокачки выполняется в определенной последовательности, начиная с наиболее удаленного от цилиндра колеса.

Монтаж требует использования новой тормозной жидкости соответствующей спецификации (обычно DOT 4 для этих моделей). Смешивание жидкостей разных типов или использование загрязненной жидкости недопустимо.

О необходимости замены главного тормозного цилиндра свидетельствуют: мягкая или проваливающаяся педаль тормоза, требующая нескольких нажатий для создания давления; подтекание тормозной жидкости в месте крепления цилиндра или на штуцерах; снижение уровня жидкости в бачке без видимых утечек на колесных цилиндрах; неравномерное срабатывание тормозов или увеличение тормозного пути.

Внутренние манжеты со временем теряют эластичность, что приводит к внутренним перетечкам жидкости между камерами и невозможности создания необходимого давления. Коррозия внутренней поверхности цилиндра повреждает уплотнения и нарушает герметичность системы.

Проверка состояния главного цилиндра включает визуальный осмотр на предмет течей, контроль уровня и состояния тормозной жидкости, оценку хода и усилия на педали тормоза. Тестирование под нагрузкой проводится путем удержания педали с постоянным усилием — исправный цилиндр не должен позволять педали медленно опускаться.

Регулярная замена тормозной жидкости согласно регламенту (обычно раз в 2 года) продлевает срок службы цилиндра, так как свежая жидкость не содержит влаги и продуктов разложения, вызывающих коррозию. Гигроскопичность тормозной жидкости приводит к накоплению воды, снижению температуры кипения и повреждению внутренних компонентов.

При появлении признаков неисправности главный тормозной цилиндр подлежит замене в сборе, так как ремонт с заменой внутренних элементов не обеспечивает необходимой надежности современных тормозных систем.
