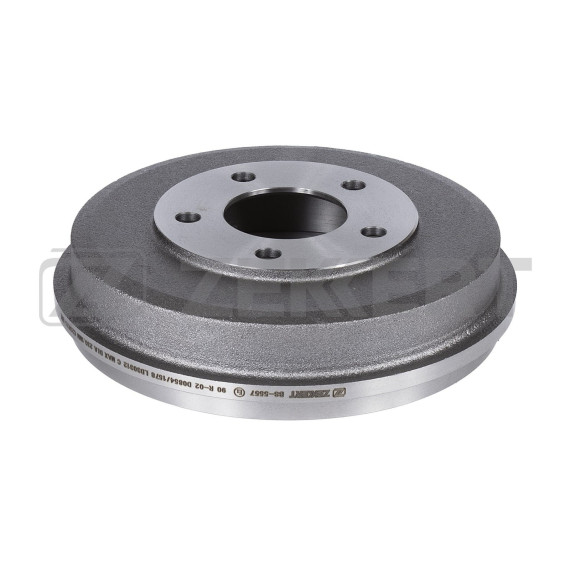

Тормозной барабан представляет собой важнейший элемент барабанной тормозной системы задней оси для автомобилей Mazda Tribute (с 2000 года), Ford Escape и Ford Maverick (с 2001 года). Этот компонент обеспечивает рабочую поверхность для создания тормозного усилия и безопасное замедление автомобиля.

Барабан выполняет функцию вращающейся рабочей поверхности, о которую прижимаются тормозные колодки при нажатии на педаль тормоза. Внутренняя цилиндрическая поверхность барабана отшлифована с высокой точностью, что обеспечивает равномерное распределение тормозного усилия и стабильное замедление автомобиля в различных условиях эксплуатации.

Деталь жестко закрепляется на ступице заднего колеса и вращается вместе с ним. При торможении колодки расходятся внутри барабана под воздействием гидравлического давления, создавая силу трения о внутреннюю поверхность. Эта конструкция обеспечивает эффективное торможение и надежную работу стояночного тормоза.

Барабан разработан специально для компактных кроссоверов и внедорожников трех родственных моделей:

Mazda Tribute выпуска с 2000 года — популярный городской кроссовер, который активно эксплуатировался в различных климатических условиях. Ford Escape с 2001 года и Ford Maverick того же периода представляют собой технически идентичные модели, разработанные на общей платформе.

Все три автомобиля используют единую конструкцию задней тормозной системы, что делает этот барабан взаимозаменяемым компонентом. При подборе важно учитывать год выпуска автомобиля и комплектацию, так как могут существовать различия в диаметре и конструктивных особенностях крепления.

Барабан изготавливается из специального чугунного сплава с повышенным содержанием углерода, что обеспечивает оптимальное сочетание прочности, износостойкости и теплоотводящих свойств. Материал подобран таким образом, чтобы выдерживать высокие температуры при интенсивном торможении без деформации и растрескивания.

Внутренняя рабочая поверхность проходит точную механическую обработку и термическую обработку для создания твердого износостойкого слоя. Ребра охлаждения на наружной стороне барабана способствуют эффективному отводу тепла, предотвращая перегрев тормозной системы при длительных спусках или частом торможении.

Центральное отверстие и посадочные места под шпильки ступицы выполнены с высокой точностью для обеспечения правильной центровки и исключения биения при вращении колеса. Конструкция предусматривает надежную фиксацию на ступице без использования дополнительных крепежных элементов.

В процессе эксплуатации рабочая поверхность барабана подвергается постоянному трению и нагреву, что приводит к естественному износу. На внутренней поверхности образуется выработка, появляются риски и неровности, которые снижают эффективность торможения и могут вызывать посторонние звуки.

Критическими признаками необходимости замены являются увеличение внутреннего диаметра барабана сверх допустимых значений, появление глубоких царапин или задиров, трещины на рабочей поверхности или теле барабана. Также замена требуется при деформации барабана, которая проявляется вибрацией при торможении и неравномерным износом колодок.

Перегрев барабана может привести к изменению цвета металла на синеватый или радужный, что указывает на структурные изменения материала и потерю его рабочих свойств. В таких случаях проточка барабана не поможет — требуется полная замена детали.

Перед установкой нового барабана необходимо тщательно очистить посадочное место на ступице от ржавчины, грязи и остатков старой смазки. Любые неровности или загрязнения могут привести к неправильной посадке барабана и биению при вращении колеса.

Новый барабан устанавливается на ступицу с совмещением отверстий под шпильки и центрируется по посадочному диаметру. Важно убедиться, что барабан плотно прилегает к ступице по всей плоскости контакта. После установки рекомендуется проверить легкость вращения барабана — он должен вращаться свободно, без заеданий.

При замене барабанов необходимо менять их парами на обеих сторонах оси, даже если износ заметен только с одной стороны. Это обеспечивает равномерное торможение и предотвращает увод автомобиля в сторону при нажатии на педаль тормоза. Одновременно с барабанами рекомендуется проверить состояние тормозных колодок, цилиндров и пружинного механизма.
