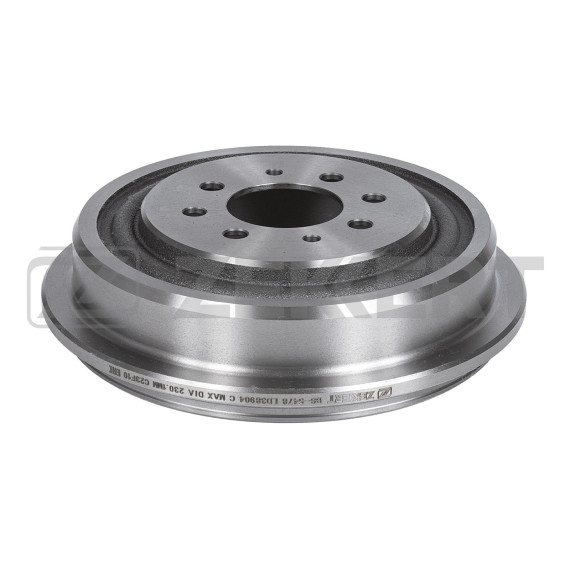

Задний тормозной барабан, разработанный для установки на популярные модели Renault конца 1990-х — начала 2000-х годов. Деталь представляет собой чугунную цилиндрическую конструкцию, которая является основным элементом барабанной тормозной системы задней оси.

Барабан выполняет функцию рабочей поверхности для торможения. При нажатии на педаль тормоза колодки прижимаются к внутренней части барабана, создавая трение и замедляя вращение колеса. Внутренняя цилиндрическая поверхность является рабочей зоной, которая испытывает максимальные нагрузки при торможении.

Барабан одновременно служит корпусом для размещения тормозных колодок, цилиндра и пружинного механизма. Такая конструкция защищает элементы тормозной системы от загрязнений, влаги и механических повреждений, что особенно важно при эксплуатации в сложных дорожных условиях.

Деталь предназначена для установки на следующие модели Renault:

Kangoo первого поколения с 1997 года выпуска — компактный коммерческий фургон и семейный минивэн, где барабанная система на задней оси является стандартным решением для большинства комплектаций.

Laguna Grandtour с 1995 года — универсал среднего класса, в котором задние барабанные тормоза устанавливались на версии с менее мощными двигателями.

Megane с 1997 года — модели первого и второго поколения в кузовах хэтчбек, седан, универсал и купе, оснащенные барабанной тормозной системой сзади.

Scenic с 1999 года — компактвэн первого поколения, где барабанные тормоза применялись в базовых и средних комплектациях.

Барабан изготавливается из специального серого чугуна с высоким содержанием углерода. Этот материал обеспечивает оптимальное сочетание прочности, износостойкости и теплоотводящих свойств. Чугун хорошо переносит циклические температурные нагрузки и сохраняет стабильные фрикционные характеристики.

Рабочая поверхность имеет точную цилиндрическую геометрию, что критично для равномерного прилегания колодок и эффективного торможения. Внешняя часть барабана выполнена с ребрами охлаждения, которые увеличивают площадь теплообмена и предотвращают перегрев при интенсивном использовании тормозов.

Центральная часть барабана имеет ступичное отверстие для посадки на заднюю полуось и крепежные отверстия под шпильки или болты колеса. Конструкция обеспечивает жесткую фиксацию и точное центрирование относительно оси вращения.

В процессе эксплуатации рабочая поверхность барабана постепенно истирается. Критический износ проявляется увеличением внутреннего диаметра, появлением выработки в виде ступеньки по краям рабочей зоны, глубоких борозд или трещин от перегрева.

Основные симптомы изношенного барабана включают увеличенный ход педали тормоза, снижение эффективности торможения, биение или вибрацию при нажатии на педаль, неравномерное торможение колес одной оси. При визуальном осмотре можно обнаружить глубокие задиры, синие пятна от перегрева или трещины на поверхности.

Барабаны с небольшим износом допускают проточку для восстановления геометрии, но при достижении максимально допустимого диаметра или наличии трещин требуется обязательная замена. Замена производится парно на обоих колесах задней оси для сохранения одинаковых тормозных характеристик.

Установка нового барабана выполняется после демонтажа колеса и снятия старого барабана. При затрудненном снятии из-за износа колодок или коррозии применяются специальные съемники. Перед установкой необходимо очистить посадочные поверхности на ступице от ржавчины и загрязнений.

Новый барабан надевается на ступицу и фиксируется колесом. Важно соблюдать момент затяжки крепежных элементов согласно спецификации производителя. После установки обязательна регулировка зазора между колодками и барабаном через регулировочное окно или автоматическим механизмом.

При замене барабанов рекомендуется одновременно проверить состояние тормозных колодок, цилиндров, пружин и тросов ручного тормоза. Изношенные колодки следует заменить, чтобы новый барабан работал с правильной контактной поверхностью.

После установки новых барабанов требуется притирка тормозных колодок. Первые 200-300 километров следует избегать резких торможений, чтобы рабочие поверхности приработались и достигли оптимального контакта. В этот период эффективность торможения может быть несколько снижена.

Барабанная тормозная система требует периодического обслуживания. Рекомендуется каждые 15-20 тысяч километров проверять состояние барабанов, измерять их внутренний диаметр и контролировать равномерность износа. Своевременная диагностика позволяет выявить проблемы до того, как они повлияют на безопасность.

При эксплуатации в условиях повышенной влажности или на дорогах с реагентами следует периодически проверять барабаны на наличие коррозии. Хотя чугун устойчив к ржавчине, длительное воздействие агрессивных сред может привести к поверхностным повреждениям.
