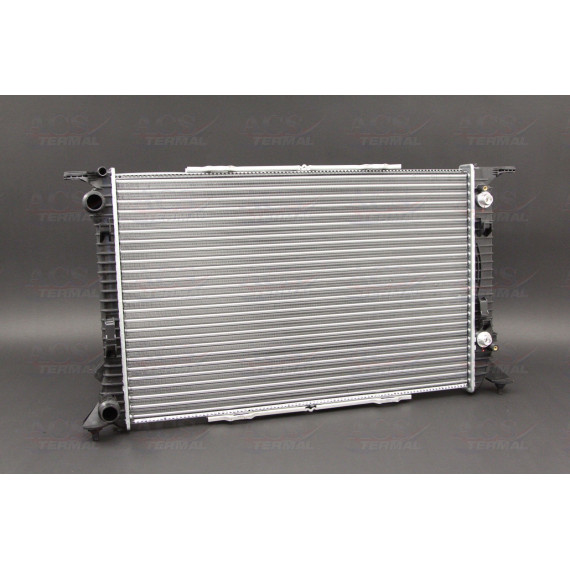

Радиатор охлаждения представляет собой центральный элемент системы терморегуляции двигателя, обеспечивающий отвод избыточного тепла от силового агрегата. Устанавливается в моторном отсеке за передним бампером, где обдувается встречным потоком воздуха и вентилятором системы охлаждения.

Данная модель разработана специально для автомобилей Audi A4, A5 и Q5 выпуска с 2007 года, оснащенных бензиновыми двигателями объемом 1.8 и 2.0 литра, а также дизельными агрегатами 2.0 TDI. Конструкция радиатора учитывает особенности компоновки моторного отсека этих моделей и параметры теплоотдачи указанных двигателей.

Радиатор предназначен для установки на:

• Audi A4 (кузов B8) — седан и универсал Avant
• Audi A5 — купе, кабриолет и Sportback
• Audi Q5 — кроссовер первого поколения

Совместим с моторами объемом 1.8 TFSI, 2.0 TFSI и 2.0 TDI различных модификаций. Подходит для версий с механической и автоматической трансмиссией, с системой quattro и переднеприводных вариантов. Важно проверять соответствие по конкретному году выпуска и комплектации автомобиля.

Радиатор выполнен по алюминиево-пластиковой технологии — охлаждающий сердечник изготовлен из алюминия, а бачки из термостойкого пластика. Такая конструкция обеспечивает оптимальное соотношение веса, теплопроводности и устойчивости к коррозии.

Многорядная сотовая структура сердечника увеличивает площадь теплообмена при компактных габаритах. Тонкие алюминиевые трубки соединены гофрированными пластинами, формирующими развитую поверхность для рассеивания тепла. Толщина сердечника рассчитана под тепловую нагрузку двигателей указанного объема.

Пластиковые бачки армированы стекловолокном для повышения прочности при температурных перепадах. Верхний и нижний бачки оснащены патрубками для подключения шлангов системы охлаждения. Конструкция предусматривает крепежные кронштейны для фиксации в штатных точках кузова.

Радиатор оборудован интегрированным расширительным бачком или предусматривает подключение внешнего — в зависимости от конфигурации конкретной модели автомобиля. Верхний бачок имеет горловину с резьбой под пробку с клапаном избыточного давления.

В конструкции предусмотрены места для датчика температуры и крепления кожуха вентилятора. Нижний бачок может иметь сливное отверстие с пробкой для удобства обслуживания системы. Боковые кронштейны выполнены из металла с резиновыми демпферами для гашения вибраций.

Уплотнение между алюминиевым сердечником и пластиковыми бачками выполнено через специальные силиконовые прокладки, обеспечивающие герметичность соединения в широком температурном диапазоне. Завальцовка краев сердечника надежно фиксирует бачки без использования дополнительных крепежных элементов.

Установка радиатора производится взамен вышедшего из строя штатного узла. Основные причины замены включают механические повреждения сердечника, трещины пластиковых бачков, течи по местам соединений, внутреннее загрязнение каналов охлаждения и снижение эффективности теплоотдачи.

При монтаже необходимо полностью слить охлаждающую жидкость, отсоединить патрубки, демонтировать кожух вентилятора и открутить крепежные элементы. Новый радиатор устанавливается в обратной последовательности с контролем правильности посадки в монтажных точках и надежности крепления всех соединений.

После установки система заполняется свежей охлаждающей жидкостью с обязательным удалением воздушных пробок. Проверка герметичности проводится на работающем двигателе при достижении рабочей температуры. Важно контролировать отсутствие подтеканий в местах соединения патрубков и на корпусе радиатора.

Радиатор работает в условиях циклических температурных нагрузок от окружающей температуры до 90-95°C рабочей жидкости. Эффективность охлаждения зависит от чистоты внешней поверхности сердечника — загрязнение пухом, насекомыми и дорожной грязью снижает теплоотдачу. Регулярная очистка передней части радиатора продлевает срок его службы.
