Радиатор охлаждения представляет собой центральный элемент системы терморегуляции двигателя Kia Picanto первого поколения. Этот теплообменник отвечает за отвод избыточного тепла от силового агрегата, предотвращая его перегрев и обеспечивая оптимальный температурный режим работы.

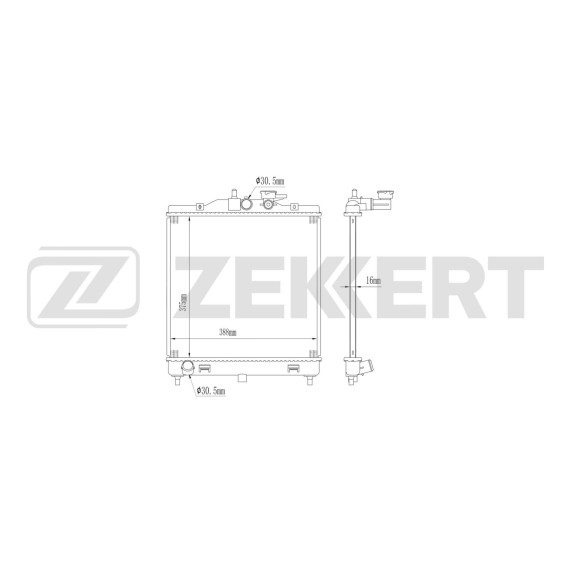

Радиатор выполнен по классической схеме с алюминиевыми сотами и пластиковыми бачками. Такая конструкция обеспечивает эффективный теплообмен при компактных размерах, что критично для малогабаритного городского автомобиля. Сердцевина состоит из множества тонких трубок, между которыми расположены охлаждающие пластины, увеличивающие площадь контакта с воздушным потоком.

Верхний и нижний бачки изготовлены из термостойкого пластика, устойчивого к воздействию антифриза и перепадам температур. Патрубки подключения интегрированы в конструкцию бачков и соответствуют штатным размерам для прямой установки без доработок.

Данный радиатор разработан специально для Kia Picanto выпуска с 2004 года первой генерации (кузов SA). Он совместим с бензиновыми двигателями объемом 1.0 и 1.1 литра, которыми комплектовалась эта модель на различных рынках.

При подборе важно учитывать год выпуска автомобиля и тип коробки передач, так как могут существовать модификации для механической и автоматической трансмиссии с различными креплениями или дополнительными выводами для охлаждения масла АКПП.

Радиатор устанавливается в передней части моторного отсека, закрепляясь на специальных кронштейнах кузова. Перед ним располагается конденсатор кондиционера (при его наличии), а за радиатором монтируется электрический вентилятор принудительного охлаждения.

Конструкция предусматривает штатные точки крепления с использованием резиновых демпферов, которые гасят вибрации от двигателя и дорожные неровности. Это защищает сам радиатор от механических повреждений и продлевает срок его службы.

Нагретая охлаждающая жидкость поступает в радиатор через верхний патрубок, проходит по многочисленным трубкам сердцевины, где отдает тепло набегающему воздушному потоку, и возвращается в двигатель через нижний патрубок. При недостаточной скорости движения автоматически включается электровентилятор, усиливающий обдув.

В боковой части бачка предусмотрен сливной краник для удобства обслуживания системы охлаждения. Горловина для заливки с пробкой обычно располагается на верхнем бачке или выполнена в виде отдельного патрубка для подключения расширительного бачка.

Потребность в замене радиатора возникает при механических повреждениях сот от дорожных камней, коррозии алюминиевых элементов, трещинах пластиковых бачков. Явными признаками неисправности служат течи антифриза, перегрев двигателя, падение уровня жидкости в системе.

Также замена необходима при засорении внутренних каналов, которое невозможно устранить промывкой. Это проявляется в неравномерном прогреве поверхности радиатора и недостаточном охлаждении двигателя даже при исправном термостате и помпе.
