Радиатор охлаждения представляет собой центральный элемент системы терморегуляции двигателя, обеспечивающий отвод избыточного тепла от силового агрегата в атмосферу. Деталь разработана специально для установки на автомобили Audi A4 пятого поколения (B9) выпуска с 2015 года и Audi A5 второго поколения (F5) с 2016 года выпуска.

Основная задача радиатора — поддержание оптимальной рабочей температуры двигателя в диапазоне 85-105°C независимо от режима эксплуатации и внешних условий. Горячая охлаждающая жидкость из блока цилиндров поступает в верхний бачок радиатора, проходит через систему вертикальных трубок с алюминиевыми пластинами-ламелями, где отдает тепло встречному потоку воздуха, после чего охлажденная жидкость возвращается в двигатель через нижний патрубок.

Эффективное охлаждение предотвращает перегрев двигателя, детонацию, прогар прокладок и другие критические повреждения силового агрегата. При недостаточной теплоотдаче возрастает температура масла, снижается его вязкость, ускоряется износ поршневой группы и подшипников.

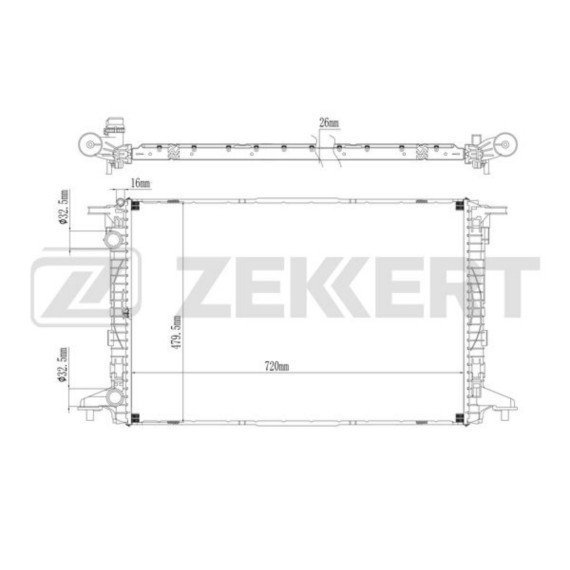

Радиатор для моделей Audi A4/A5 последних поколений выполнен по алюминиевой технологии с паяным соединением элементов. Сердцевина состоит из множества плоских трубок овального сечения, между которыми расположены гофрированные охлаждающие пластины. Такая конструкция обеспечивает максимальную площадь теплообмена при компактных размерах.

Пластиковые бачки (верхний и нижний) изготовлены из армированного полиамида, устойчивого к температурным перепадам и давлению в системе. В верхнем бачке предусмотрено посадочное место под заливную горловину с клапаном избыточного давления. Боковые крепления выполнены в виде интегрированных кронштейнов с резиновыми демпферами для гашения вибраций.

Конструкция адаптирована под расположение в передней части моторного отсека между передней панелью и вентилятором системы охлаждения. Форма и размеры соответствуют штатным креплениям и подводящим патрубкам конкретных моделей Audi.

Радиатор предназначен для установки на следующие модели:

Audi A4 (B9) — седаны и универсалы Avant с 2015 модельного года, включая рестайлинговые версии. Совместим с бензиновыми двигателями серий TFSI объемом 1.4, 2.0 и 3.0 литра, а также дизельными TDI объемом 2.0 и 3.0 литра.

Audi A5 (F5) — купе, кабриолеты и Sportback с 2016 модельного года. Применим для аналогичной линейки моторов, устанавливаемых на платформе MLB evo.

При подборе необходимо учитывать конкретную комплектацию автомобиля, так как для версий с различными двигателями и системами климат-контроля могут применяться радиаторы с отличающимися размерами сердцевины и расположением патрубков. Важно проверить соответствие по VIN-коду или оригинальному номеру детали.

О необходимости замены радиатора свидетельствуют течи охлаждающей жидкости в районе передней части автомобиля, особенно заметные после стоянки в виде цветных пятен под машиной. Антифриз может подтекать из микротрещин в пластиковых бачках, через негерметичные места пайки трубок или из-за повреждения сердцевины камнями.

Частый перегрев двигателя при нормально работающем термостате и вентиляторе указывает на снижение эффективности теплоотдачи. Причиной может быть засорение внутренних каналов накипью и отложениями, деформация или загрязнение охлаждающих пластин, потеря герметичности системы с образованием воздушных пробок.

Внешние механические повреждения — вмятины сердцевины, погнутые пластины, трещины бачков — возникают при ДТП, неаккуратном обслуживании или попадании дорожного мусора. Даже незначительные деформации нарушают циркуляцию воздуха и снижают охлаждающую способность.

Замена радиатора требует полного слива охлаждающей жидкости из системы и демонтажа элементов передней части автомобиля. Необходимо снять передний бампер, отсоединить воздуховоды, демонтировать вентилятор охлаждения, отключить патрубки системы охлаждения и, при наличии, маслоохладитель АКПП.

После установки нового радиатора система заполняется свежим антифризом с соблюдением пропорций концентрата и дистиллированной воды согласно спецификациям производителя. Обязательна процедура удаления воздуха из системы путем прогрева двигателя с открытой пробкой расширительного бачка и доливки жидкости до нужного уровня.

При монтаже важно правильно установить резиновые демпферы и не перетянуть крепежные элементы, чтобы избежать деформации пластиковых бачков. Все патрубки должны быть надежно зафиксированы хомутами для предотвращения утечек под давлением.

Радиатор охлаждения работает в постоянном режиме при любых условиях эксплуатации автомобиля. Наибольшая нагрузка приходится на движение в городском цикле с частыми остановками, когда естественный обдув минимален и охлаждение обеспечивается только работой электровентилятора.

При длительном движении на высокой скорости по трассе радиатор эффективно отводит большие объемы тепла за счет интенсивного встречного потока воздуха. В условиях холодного климата система охлажд
