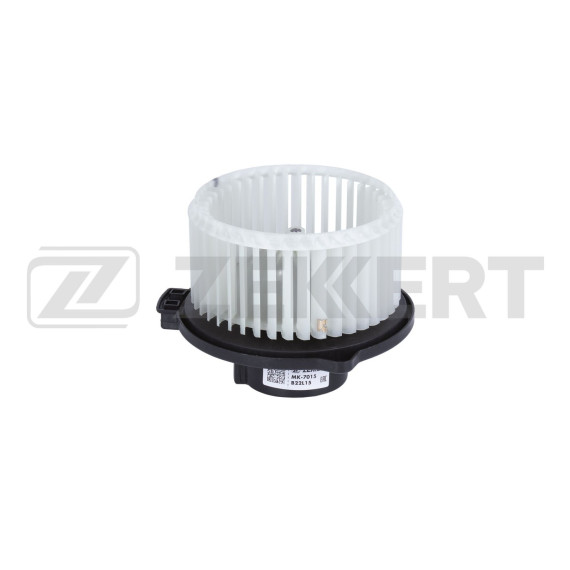

Электродвигатель вентилятора отопителя представляет собой ключевой элемент климатической системы автомобиля Toyota Corolla девятого поколения (кузов E120), выпускавшегося с 2001 года. Данный компонент обеспечивает принудительную циркуляцию воздуха через радиатор печки в салон автомобиля, создавая комфортный микроклимат в любое время года.

Основная задача вентилятора отопителя заключается в нагнетании воздушного потока через теплообменник системы отопления. При работе двигатель вращает крыльчатку, которая захватывает воздух из салона или с улицы (в зависимости от положения заслонки рециркуляции) и прогоняет его через радиатор печки. Нагретый воздух затем распределяется по дефлекторам салона, обеспечивая обогрев и вентиляцию.

Помимо отопления зимой, вентилятор активно используется летом для работы системы кондиционирования, прогоняя охлажденный воздух через испаритель кондиционера. Многоскоростной режим работы позволяет водителю регулировать интенсивность воздушного потока в соответствии с текущими потребностями.

Электродвигатель выполнен по схеме коллекторного двигателя постоянного тока с постоянными магнитами. Компактные размеры и оптимизированная форма корпуса позволяют разместить узел в ограниченном пространстве за панелью приборов. Вал двигателя оснащен крыльчаткой специальной формы, обеспечивающей эффективное перемещение воздушных масс при минимальном уровне шума.

Система управления скоростью реализована через резисторный блок или электронный модуль, которые изменяют напряжение питания двигателя. Это обеспечивает несколько фиксированных скоростей вращения — обычно от трех до четырех режимов, что дает гибкость в настройке климата салона.

Корпус электродвигателя изготовлен из термостойкого пластика, устойчивого к температурным перепадам и воздействию конденсата. Уплотнительные элементы защищают внутренние компоненты от проникновения влаги и пыли, продлевая срок службы узла.

Данный вентилятор отопителя разработан специально для установки на Toyota Corolla в кузове E120, включая все модификации данного поколения с различными типами двигателей и комплектациями. Узел совместим как с праворульными, так и с леворульными версиями автомобиля, что делает его универсальным решением для данной модели.

При замене важно учитывать, что электродвигатель является частью единого модуля отопителя, и в некоторых случаях может потребоваться демонтаж части передней панели для доступа к узлу. Правильная установка предполагает надежное крепление корпуса вентилятора в штатных посадочных местах и корректное подключение электрических разъемов.

Выход из строя вентилятора отопителя проявляется характерными симптомами. Полное отсутствие воздушного потока из дефлекторов при любом положении регулятора скорости указывает на неисправность электродвигателя или проблемы в цепи питания. Работа вентилятора только на максимальной скорости при неработающих промежуточных режимах обычно свидетельствует о выходе из строя резисторного блока, а не самого двигателя.

Посторонние шумы — скрежет, свист, гудение — могут указывать на износ подшипников вала или попадание посторонних предметов в крыльчатку. Периодическое заклинивание или нестабильная работа вентилятора часто связаны с износом щеточного узла коллекторного двигателя. В таких случаях рекомендуется замена электродвигателя на новый.

Для продления срока службы вентилятора отопителя рекомендуется регулярно заменять салонный фильтр, который предотвращает попадание пыли и мусора на крыльчатку и в корпус электродвигателя. Забитый фильтр создает повышенное сопротивление воздушному потоку, заставляя двигатель работать с перегрузкой, что ускоряет износ подшипников и щеток.

При появлении первых признаков некорректной работы системы климат-контроля следует провести диагностику, чтобы своевременно выявить неисправность и предотвратить полный отказ системы отопления или кондиционирования. Особенно важно это в зимний период, когда исправная работа отопителя критична для безопасности движения.
