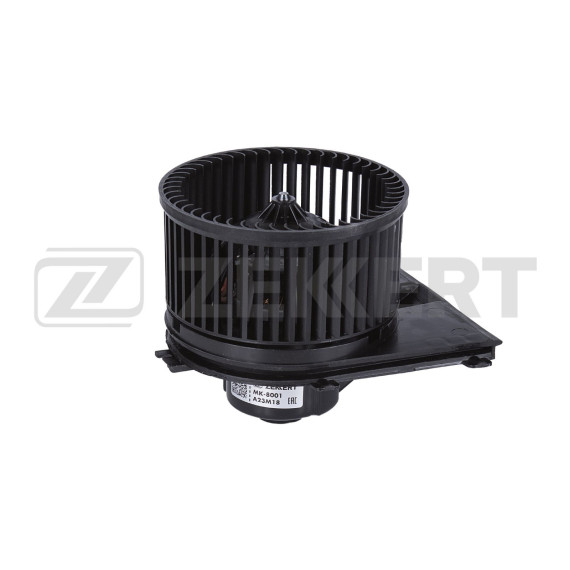

Электродвигатель вентилятора отопителя представляет собой ключевой элемент климатической системы салона, обеспечивающий принудительную циркуляцию воздуха через радиатор печки. Данная деталь разработана для установки на широкую линейку автомобилей концерна VAG и обеспечивает совместимость с несколькими популярными моделями европейского рынка.

Конструктивно узел состоит из электродвигателя постоянного тока с крыльчаткой, заключенных в пластиковый корпус. Моторедуктор оснащен щеточным механизмом и рассчитан на работу от бортовой сети 12В. Крыльчатка изготавливается из ударопрочного пластика и имеет специальную геометрию лопастей для создания оптимального воздушного потока при минимальном уровне шума.

Вентилятор предназначен для установки на следующие модели:

Skoda Octavia первого поколения (индекс 1U2) выпуска с 1996 года. Устанавливается в корпус отопителя под панелью приборов со стороны переднего пассажира.

Volkswagen Golf третьего и четвертого поколений производства с 1996 года. Монтируется в штатное посадочное место блока климат-контроля.

Volkswagen Polo третьего поколения выпуска с 1999 года. Интегрируется в систему отопления и вентиляции салона.

Audi A3 первого поколения (8L) с 1996 года выпуска. Является компонентом системы Climatronic или стандартного отопителя.

Audi TT первого поколения (8N) производства с 2002 года. Устанавливается в блок печки купе и родстера.

Основная задача электродвигателя — создание направленного воздушного потока через теплообменник отопителя для обогрева салона и обдува стекол. Вентилятор работает в нескольких скоростных режимах, управляемых резистором или электронным блоком управления климатом. При включении первой скорости двигатель вращается через резистор с максимальным сопротивлением, обеспечивая минимальные обороты. Максимальная скорость достигается при прямом подключении двигателя к питанию в обход резисторного блока.

Воздушный поток направляется через систему воздуховодов к дефлекторам панели приборов, боковым соплам обдува стекол и центральным вентиляционным решеткам. В режиме рециркуляции вентилятор забирает воздух из салона, в обычном режиме — из атмосферы через воздухозаборник у основания ветрового стекла.

Корпус вентилятора выполнен из термостойкого пластика, устойчивого к воздействию высоких температур от радиатора печки. Посадочные элементы и крепежные точки соответствуют оригинальной геометрии для обеспечения герметичности воздушного тракта.

Электрическая часть включает коллекторно-щеточный узел с графитовыми щетками, обеспечивающими надежный электрический контакт при вращении якоря. Обмотки двигателя выполнены медным проводом с изоляцией, рассчитанной на длительную эксплуатацию в условиях температурных перепадов.

Крыльчатка имеет радиальную конструкцию с загнутыми назад лопастями, что обеспечивает высокую производительность при относительно невысоких оборотах двигателя. Балансировка крыльчатки выполняется на производстве для минимизации вибраций и шума.

Необходимость замены вентилятора отопителя определяется по характерным симптомам. Полное отсутствие воздушного потока при включении любой скорости вентиляции указывает на выход из строя электродвигателя или обрыв в электрической цепи питания. Работа только на одной скорости (обычно максимальной) свидетельствует о неисправности резисторного блока или проблемах в переключателе режимов, при этом сам моторчик может быть исправен.

Посторонние шумы — скрежет, свист, гудение — возникают при износе подшипников скольжения или попадании посторонних предметов в крыльчатку. Периодическое заклинивание с последующим восстановлением работы говорит о критическом износе щеточного механизма или загрязнении коллектора.

Слабый воздушный поток при исправном двигателе может быть вызван загрязнением салонного фильтра, но если замена фильтра не помогает, причина в износе крыльчатки или снижении мощности электродвигателя из-за межвиткового замыкания обмоток.

Доступ к вентилятору на большинстве указанных моделей осуществляется после демонтажа элементов панели приборов со стороны переднего пассажира. На некоторых модификациях может потребоваться частичное снятие центральной консоли и бардачка для освобождения рабочего пространства.

Перед началом работ необходимо отключить минусовую клемму аккумулятора для обесточивания бортовой сети. Электрический разъем вентилятора отсоединяется нажатием на фиксатор. Крепление моторчика к корпусу отопителя осуществляется саморезами или защелками в зависимости от конкретной модели автомобиля.

При установке нового вентилятора важно обеспечить правильную ориентацию крыльчатки для создания воздушного потока в нужном направлении. Все уплотнительные элементы должны быть установлены на свои места для предотвращения подсоса воздуха мимо радиатора печки. После сборки рекомендуется проверить работу всех скоростных режимов и отсутствие посторонних шумов.

Одновременно с заменой моторчика целесообразно установить новый салонный фильтр и проверить состояние резисторного блока управления скоростями вентилятора, так как его неисправность может привести к повышенной нагрузке на новый электродвигатель.
