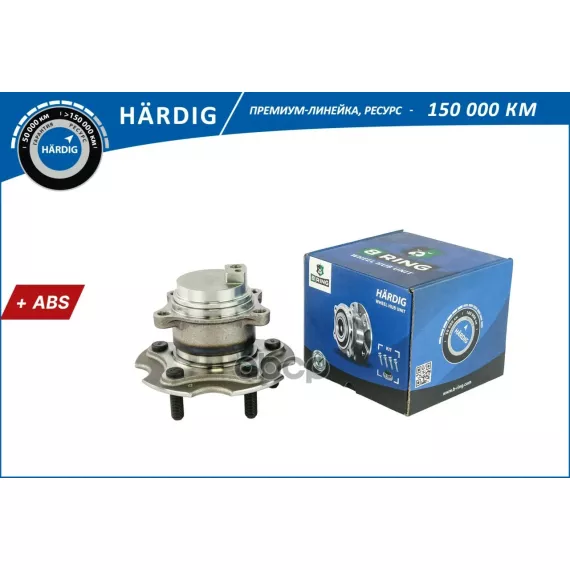

Задняя правая ступица колеса в сборе с интегрированным подшипником разработана специально для переднеприводных версий кроссовера GEELY Atlas выпуска с 2016 года. Узел представляет собой готовое к установке решение, объединяющее ступичный корпус и запрессованный подшипниковый блок, что упрощает ремонт и исключает необходимость дополнительной запрессовки компонентов.

Конструктивная особенность данной ступицы — посадочный диаметр 152 мм, который соответствует заводским параметрам задней подвески Atlas в комплектациях с приводом на переднюю ось. Узел оснащен встроенным сенсорным кольцом ABS, формирующим магнитное поле для корректной работы антиблокировочной системы тормозов. Импульсное кольцо интегрировано в конструкцию подшипника, обеспечивая точную передачу данных о скорости вращения колеса на блок управления.

Подшипниковый узел герметизирован с обеих сторон защитными манжетами, предотвращающими проникновение влаги, дорожной грязи и реагентов внутрь механизма. Заводская смазка рассчитана на весь срок службы подшипника, что исключает необходимость обслуживания в процессе эксплуатации. Корпус ступицы выполнен методом точного литья с последующей механической обработкой посадочных поверхностей.

Узел предназначен для установки исключительно на заднюю правую сторону переднеприводных модификаций GEELY Atlas (код модели NL-3). Важно учитывать, что полноприводные версии 4WD комплектуются ступицами другой конструкции с отличающимися посадочными размерами и креплением приводного вала.

Ступица крепится к поворотному кулаку задней подвески четырьмя болтами через фланцевое соединение. На внешнюю шлицевую часть устанавливается тормозной диск, фиксируемый направляющими штифтами и колесными шпильками. Конструкция рассчитана на работу с оригинальными тормозными дисками диаметром 278-300 мм в зависимости от комплектации автомобиля.

О выходе подшипника ступицы из строя сигнализирует характерный гул или хруст при движении, усиливающийся на поворотах и с увеличением скорости. Износ может проявляться люфтом колеса при вывешивании задней оси — при покачивании колеса ощущается заметный свободный ход. Повреждение сенсорного кольца ABS приводит к постоянному горению лампы системы на приборной панели и отключению антиблокировочной функции на соответствующем колесе.

Критический износ подшипника вызывает неравномерный нагрев тормозного диска, повышенный износ колодок с одной стороны и снижение эффективности торможения. В запущенных случаях возможно заклинивание подшипникового узла с полной блокировкой колеса, что представляет серьезную угрозу безопасности движения.

Замена ступицы требует демонтажа тормозного суппорта, диска и отсоединения датчика ABS от разъема на кузове. При установке нового узла необходимо контролировать момент затяжки крепежных болтов согласно заводским спецификациям — недостаточная затяжка приведет к люфту, избыточная может деформировать посадочные места. Рекомендуется использовать новые самоконтрящиеся болты крепления или применять фиксатор резьбы средней прочности.

После установки обязательна проверка отсутствия люфта и свободного вращения колеса без заеданий. Зазор между сенсорным кольцом и считывающим элементом датчика ABS должен составлять 0,3-1,5 мм — при меньшем значении возможны ложные срабатывания, при большем — потеря сигнала. После сборки требуется адаптация системы ABS путем тестовой поездки со скоростью выше 40 км/ч для автоматической калибровки блока управления.
