Сайлентблок переднего верхнего рычага представляет собой резинометаллическую втулку, обеспечивающую упругое соединение рычага подвески с кузовом или подрамником автомобиля. Деталь устанавливается в точках крепления верхнего рычага и отвечает за правильную геометрию подвески при сохранении необходимой подвижности элементов.

Основная задача сайлентблока — гашение вибраций и ударных нагрузок, передающихся от дорожного полотна на кузов через элементы подвески. Резиновая часть втулки работает на скручивание и сжатие, позволяя рычагу совершать качательные движения в заданных пределах, одновременно поглощая высокочастотные колебания от неровностей дороги.

Сайлентблок верхнего рычага непосредственно влияет на углы установки передних колес — развал и кастер. От его состояния зависит стабильность этих параметров во время движения и при прохождении поворотов. Изношенный сайлентблок приводит к изменению геометрии подвески, что сказывается на управляемости и равномерности износа шин.

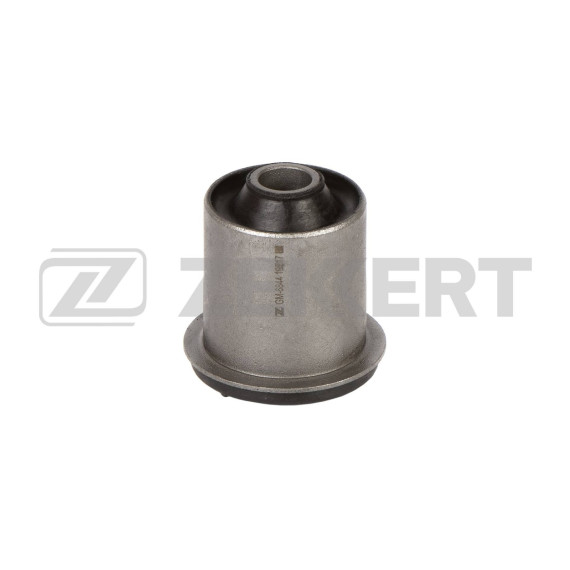

Деталь состоит из внутренней и наружной металлических втулок, между которыми располагается эластичный резиновый элемент. Внутренняя втулка фиксируется на болте крепления рычага, внешняя запрессовывается в проушину рычага. Резиновая часть имеет специальную форму с технологическими пустотами, обеспечивающими нужную жесткость в различных направлениях нагрузки.

Материал резинового элемента подобран с учетом работы в условиях значительных знакопеременных нагрузок и температурных колебаний. Конструкция рассчитана на многократные циклы деформации без разрушения структуры резины и отслоения от металлических частей.

Сайлентблок разработан для установки на Toyota Tundra второго поколения (платформы K30, K40) выпуска с 1999 года, Toyota Hilux седьмого и восьмых поколений (платформы N10, N20, N30) с 2004 года, а также Toyota Fortuner первого и второго поколений (платформа N50 и последующие).

Эти модели оснащаются независимой передней подвеской с двойными поперечными рычагами (Tundra) или независимой подвеской на поперечных рычагах (Hilux, Fortuner). В такой конструкции верхний рычаг крепится к раме через два или более сайлентблока, и каждый из них должен сохранять работоспособность для обеспечения правильной работы подвески.

Типичные симптомы износа сайлентблока верхнего рычага включают стуки в передней подвески при проезде неровностей, особенно на малых скоростях. Может ощущаться увод автомобиля в сторону при движении по прямой, неравномерный износ протектора шин с внутренней или внешней стороны.

При визуальном осмотре изношенный сайлентблок выдает разрыв резиновой части, отслоение резины от металлических втулок, выдавливание резины за пределы посадочного места. Характерный признак — люфт в соединении рычага с рамой, который обнаруживается при покачивании рычага монтировкой.

Замена сайлентблока требует выпрессовки старой детали из проушины рычага и запрессовки новой. Для этого используется специальное приспособление или пресс. В некоторых случаях рычаг необходимо демонтировать с автомобиля для проведения работ.

Окончательная затяжка крепежа сайлентблока должна производиться при нагруженной подвеске, когда автомобиль стоит на колесах или подвеска нагружена до рабочего положения. Это предотвращает предварительное скручивание резинового элемента и преждевременный выход детали из строя.

После установки новых сайлентблоков обязательна регулировка углов установки колес на стенде развал-схождения, так как замена этих элементов влияет на геометрию подвески.
