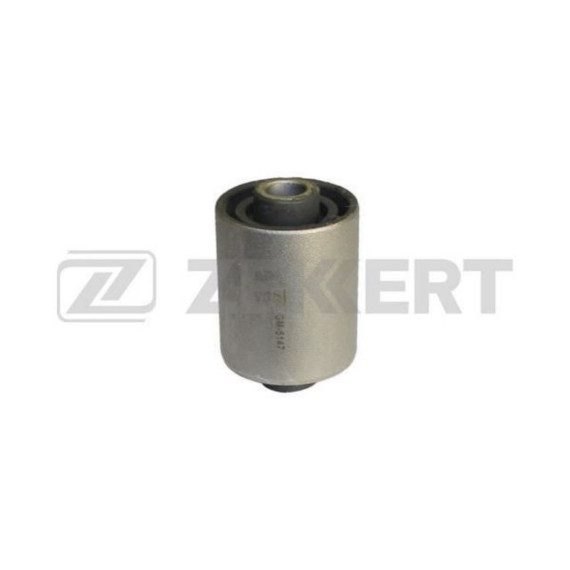

Резинометаллический шарнир для заднего рычага подвески автомобилей BMW классических серий. Обеспечивает упругое соединение элементов задней многорычажной подвески с кузовом или балкой, гасит вибрации и компенсирует небольшие угловые перемещения рычагов при работе ходовой части.

Деталь разработана для моделей BMW:

• 5 серии (E28) — с 1981 по 1988 год
• 5 серии (E34) — с 1988 по 1996 год
• 6 серии (E24) — с 1976 по 1989 год
• 7 серии (E23) — с 1977 по 1986 год
• 7 серии (E32) — с 1986 по 1994 год

Все перечисленные модели оснащались задней независимой многорычажной подвеской, где каждое колесо удерживается системой из нескольких рычагов. Сайлентблоки в этой конструкции выполняют роль упругих шарниров, позволяя рычагам двигаться в заданных плоскостях.

Сайлентблок состоит из внутренней металлической втулки, наружной обоймы и резинового массива между ними. Внутренняя втулка надевается на болт крепления рычага, наружная часть запрессовывается в проушину рычага или кронштейн кузова. При движении автомобиля резиновый элемент работает на кручение и сжатие, поглощая удары и вибрации от дорожного полотна.

Резиновая смесь подобрана с учетом температурных режимов эксплуатации и механических нагрузок. Материал сохраняет упругость в диапазоне от минус 40 до плюс 80 градусов Цельсия, что важно для круглогодичного использования автомобиля.

Ресурс сайлентблоков задней подвески обычно составляет 80–120 тысяч километров, но может сокращаться при езде по разбитым дорогам, перегрузке автомобиля или агрессивном стиле вождения. О необходимости замены свидетельствуют:

Стуки и скрипы в задней части при проезде неровностей — разрушенная резина перестает гасить удары, металлические части начинают контактировать напрямую.

Увод автомобиля в сторону при разгоне или торможении — изношенные сайлентблоки допускают избыточное перемещение рычагов, нарушая геометрию колес.

Неравномерный износ задних шин — изменение углов установки колес из-за выработки в шарнирах приводит к пилообразному стиранию протектора.

Визуальные повреждения — трещины, разрывы, отслоение резины от металлических втулок при осмотре на подъемнике.

Замена сайлентблоков заднего рычага требует выпрессовки старых и запрессовки новых деталей. Для этого используются специальные съемники или пресс. Попытки выбить сайлентблоки молотком могут повредить посадочные места в рычагах.

После установки новых шарниров необходима регулировка углов установки задних колес. Многорычажная подвеска BMW позволяет регулировать схождение и развал, которые меняются при замене упругих элементов подвески.

Затяжку крепежных болтов сайлентблоков следует производить при нагруженной подвеске — когда автомобиль стоит на колесах или рычаги поджаты домкратом до рабочего положения. Затяжка в разгруженном состоянии приводит к преждевременному разрушению резины из-за накопления внутренних напряжений.

В задней подвеске BMW классических моделей используется от четырех до пяти рычагов на каждую сторону. Сайлентблоки устанавливаются в точках крепления рычагов к подрамнику или кузову. Количество и расположение шарниров зависит от конкретной модели и типа рычага — верхний поперечный, нижний продольный, тяга схождения.

Правильно функционирующие сайлентблоки обеспечивают стабильность поведения автомобиля при маневрировании, сохраняют заданные производителем углы установки колес и изолируют кузов от дорожных шумов. Изношенные шарниры нарушают кинематику подвески, ухудшают управляемость и комфорт.
