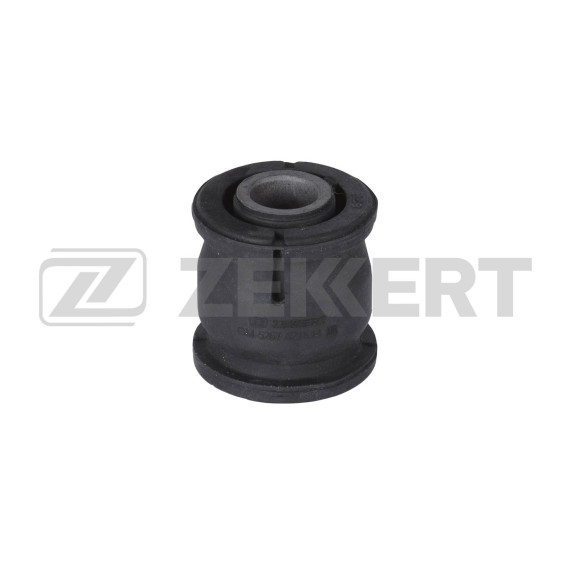

Резинометаллический шарнир для установки в узлы крепления заднего поперечного рычага подвески автомобилей Lexus серии VCV10/VZV21 выпуска с 1991 года, Toyota Camry десятого поколения (V10) с 1991 года и Toyota Scepter (V10) с 1992 года. Сайлентблок обеспечивает подвижное соединение рычага с подрамником или кузовом, компенсируя угловые перемещения при работе подвески.

Деталь выполняет роль упругого демпфирующего элемента в системе задней подвески. Внутренняя металлическая втулка запрессовывается в проушину рычага, внешняя обойма фиксируется в посадочном месте на подрамнике. Резиновый массив между втулками гасит вибрации от дорожного полотна, снижает ударные нагрузки при проезде неровностей и обеспечивает необходимую подвижность рычага в вертикальной плоскости.

Поперечный рычаг с установленным сайлентблоком контролирует боковое смещение колеса, участвует в формировании правильной геометрии задней оси. При повороте и перестроениях элемент воспринимает боковые силы, препятствуя нежелательным изменениям угла схождения задних колес.

Изделие состоит из двух стальных втулок цилиндрической формы, между которыми вулканизирован эластомерный элемент. Внутренняя втулка имеет точный диаметр под болт крепления, внешняя обойма соответствует посадочному гнезду в рычаге. Резиновая часть может иметь переменную жесткость по окружности для оптимального распределения нагрузок в продольном и поперечном направлениях.

Конструкция рассчитана на работу в условиях знакопеременных нагрузок при сжатии, растяжении и кручении. Форма резинового элемента учитывает специфику работы поперечного рычага задней многорычажной подвески указанных моделей Lexus и Toyota.

Сайлентблок разработан для применения на следующих моделях:

Lexus серий VCV10 и VZV21 (включая ES300) выпуска с 1991 года — устанавливается в задние поперечные рычаги многорычажной независимой подвески.

Toyota Camry десятого поколения (кузов V10, включая индексы SV10/SV11/CV10/VZV30) производства с 1991 года — применяется в задней подвеске на версиях с независимой многорычажной схемой.

Toyota Scepter (платформа V10) с 1992 года — аналогичное применение в конструкции задней оси.

Перед покупкой необходимо уточнить тип задней подвески конкретного автомобиля, так как на части комплектаций устанавливалась полузависимая балка с иной конструкцией крепления рычагов.

О необходимости замены сайлентблока свидетельствует появление стуков в задней части автомобиля при проезде неровностей, особенно на небольшой скорости. Характерный глухой удар возникает из-за выработки резины и появления люфта между втулками.

При визуальном осмотре на снятом рычаге заметны трещины и разрывы резинового массива, отслоение эластомера от металлических втулок, следы масла или технических жидкостей на поверхности. Резина может терять упругость, становиться жесткой и хрупкой или наоборот размягчаться и выдавливаться из посадочного места.

Износ сайлентблоков приводит к изменению геометрии задней оси — появляется неравномерный износ протектора задних шин по внутренней или внешней кромке, автомобиль может уводить в сторону при движении по прямой. На стенде развал-схождения фиксируется невозможность выставить требуемые углы установки колес в пределах допусков.

Демонтаж изношенного сайлентблока требует выпрессовки старой детали из проушины рычага с использованием специального съемника или пресса. Попытки выбить сайлентблок ударным методом могут повредить посадочное место рычага. Перед установкой нового элемента посадочное гнездо очищается от загрязнений и следов коррозии.

Запрессовка нового сайлентблока выполняется строго соосно с применением оправок соответствующего диаметра, усилие прикладывается только к внешней обойме. Перекос при установке приводит к повреждению резиновой части и преждевременному выходу детали из строя.

Затяжка крепежного болта через внутреннюю втулку производится при нагруженной подвеске — автомобиль должен стоять на колесах или рычаг установлен в положение, соответствующее нормальной нагрузке. Затяжка в вывешенном состоянии приводит к скручиванию резины и ускоренному износу.

Замена сайлентблоков выполняется попарно на обеих сторонах задней оси для сохранения симметричности характеристик подвески. После установки обязательна проверка и регулировка углов установки задних колес на специализированном стенде.
