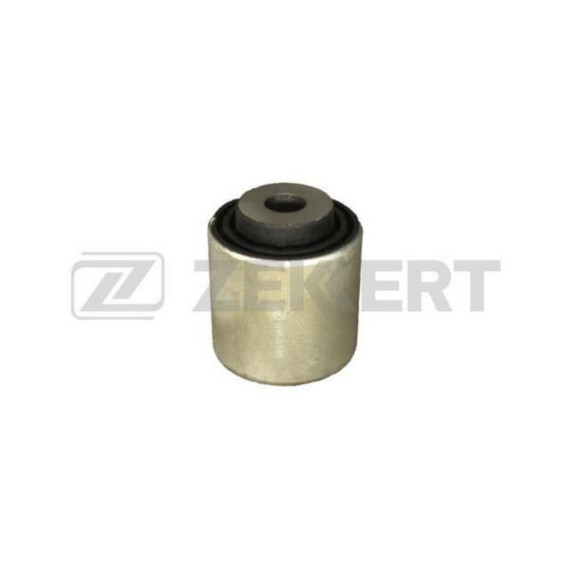

Резинометаллический шарнир для установки в точке крепления заднего нижнего рычага подвески к подрамнику или кузову автомобилей BMW. Деталь обеспечивает упругое соединение элементов задней многорычажной подвески, компенсируя угловые и радиальные смещения при работе ходовой части.

Сайлентблок выполняет роль демпфирующего элемента между рычагом и несущей конструкцией. Резиновая вставка гасит вибрации и удары от дорожного полотна, предотвращая их передачу на кузов. Одновременно шарнир обеспечивает подвижность рычага в заданных пределах, сохраняя правильную геометрию подвески при сжатии и отбое.

Деталь воспринимает продольные и поперечные нагрузки при разгоне, торможении и прохождении поворотов. От состояния сайлентблоков зависит стабильность колесной базы, точность отработки неровностей и управляемость автомобиля на высоких скоростях.

Изделие разработано для установки на следующие модели:

BMW 5 серии — седаны и универсалы E60/E61 выпуска 2003-2010 годов, а также F10 поколения 2010-2016 годов с различными типами двигателей и комплектациями подвески.

BMW 6 серии — купе и кабриолеты E63/E64 производства 2003-2010 годов, модели F12/F13 выпуска 2011-2018 годов с усиленной задней подвеской.

BMW X5 — кроссоверы E53 первого поколения 2000-2006 годов с независимой многорычажной конструкцией задней оси.

Перед заказом необходимо уточнить применимость по VIN-коду, поскольку в зависимости от года выпуска и модификации могут использоваться сайлентблоки различных размеров.

Деталь состоит из внутренней и наружной металлических втулок, между которыми запрессована формованная резиновая вставка. Внутренняя втулка насаживается на болт крепления рычага, наружная запрессовывается в проушину рычага или кронштейн подрамника в зависимости от конструкции узла.

Резиновый элемент имеет специальную форму с технологическими пустотами, обеспечивающими требуемую жесткость в разных направлениях. Такая конструкция позволяет эффективно гасить высокочастотные вибрации при сохранении достаточной жесткости для восприятия силовых нагрузок.

Металлические втулки изготовлены из стали с антикоррозионным покрытием, что продлевает срок службы детали в условиях воздействия реагентов и влаги. Посадочные размеры соответствуют оригинальным спецификациям BMW для точной установки без доработок.

О выработке ресурса сайлентблоков сигнализируют стуки в задней части автомобиля при проезде неровностей, особенно на малых скоростях. Характерный глухой звук возникает из-за увеличенного люфта в соединении при разрушении резины.

Визуально износ определяется по трещинам и разрывам резинового элемента, отслоению резины от металла, деформации втулок. При критическом состоянии возможно полное разрушение шарнира с появлением металлического контакта рычага с кронштейном.

Изношенные сайлентблоки нарушают геометрию подвески, что проявляется в неравномерном износе шин, ухудшении управляемости и снижении курсовой устойчивости. Автомобиль становится склонным к рысканию на прямой, требует постоянных подруливаний.

Замена сайлентблоков требует выпрессовки старых втулок из посадочных мест и запрессовки новых с соблюдением соосности. Для выполнения работ необходим подъемник или смотровая яма, специальные съемники и оправки соответствующих размеров.

Окончательная затяжка крепежных болтов производится при нагруженной подвеске, когда автомобиль стоит на колесах. Это предотвращает преднапряжение резины и преждевременный износ. После установки рекомендуется провести проверку и регулировку углов установки колес.

При замене желательно обновлять сайлентблоки парами на обеих сторонах оси для сохранения симметричных характеристик подвески. Одновременно стоит проверить состояние остальных элементов многорычажной системы — амортизаторов, втулок стабилизатора, шаровых опор.
