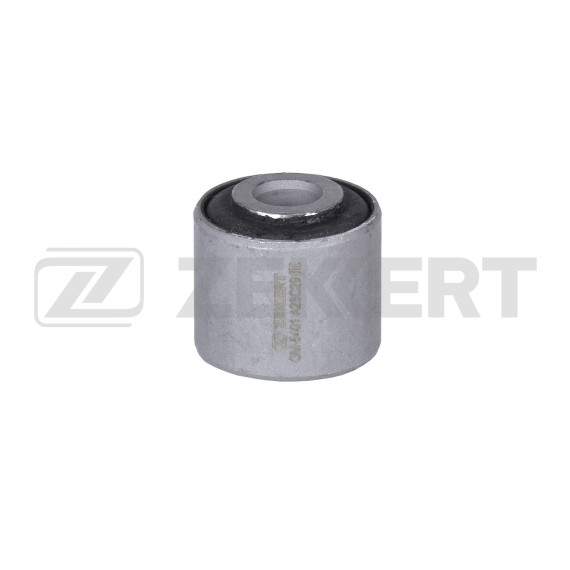

Внутренний сайлентблок заднего рычага представляет собой резинометаллическую втулку, обеспечивающую упругое соединение рычага задней подвески с подрамником или кузовом автомобиля. Эта деталь играет ключевую роль в работе многорычажной задней подвески, гася вибрации и компенсируя динамические нагрузки при движении.

Сайлентблок устанавливается в точке крепления заднего поперечного или продольного рычага к кузову, обеспечивая подвижность соединения в заданных плоскостях. Резиновая часть втулки поглощает удары и колебания от неровностей дороги, предотвращая передачу жесткого контакта металлических элементов на кузов. Внутренняя конструкция позволяет рычагу совершать необходимые движения при работе подвески, сохраняя при этом правильную геометрию.

Деталь отвечает за точность установки колес и стабильность управляемости автомобиля. При исправном состоянии сайлентблока обеспечивается корректный развал-схождение задней оси, что критично для равномерного износа шин и предсказуемого поведения машины в поворотах.

Сайлентблок разработан для установки на следующие автомобили:

Toyota RAV4 поколений A30 (2005-2012) и A40 (2012-2018) — кроссоверы с независимой многорычажной задней подвеской, где используется несколько рычагов с каждой стороны для оптимального баланса комфорта и управляемости.

Toyota Land Cruiser Prado 150 с 2009 года — полноразмерный внедорожник с более мощной конструкцией подвески, рассчитанной на повышенные нагрузки при движении по бездорожью и буксировке прицепов.

Lexus NX серии Z10 (включая модификации NX200, NX200t, NX300h) с 2014 года — премиальные кроссоверы, построенные на платформе RAV4 и использующие аналогичную архитектуру задней подвески.

Сайлентблок состоит из внешней металлической обоймы, внутренней втулки и расположенного между ними эластомерного элемента специальной формы. Резиновая часть имеет определенную жесткость и конфигурацию, рассчитанную на конкретные углы поворота и величину деформаций при работе подвески.

Внутренняя втулка выполнена с точными размерами для посадки на болт крепления, что исключает люфты и обеспечивает надежную фиксацию. Внешняя обойма запрессовывается в проушину рычага подвески, создавая неразъемное соединение на весь срок службы детали.

Материал резиновой части подобран с учетом рабочих температур, стойкости к техническим жидкостям и механическим нагрузкам. Специальная форма эластомера обеспечивает разную жесткость в различных направлениях — более мягкую в вертикальной плоскости для комфорта и жесткую в продольной для точности управления.

При эксплуатации сайлентблок подвергается постоянным деформациям, что приводит к постепенному разрушению резиновой части. Типичные признаки износа включают появление трещин на поверхности эластомера, отслоение резины от металлических частей, разрывы материала.

Изношенный сайлентблок проявляется стуками в задней подвеске при проезде неровностей, особенно на малой скорости. Возникает повышенный износ шин с внутренней или внешней стороны из-за нарушения углов установки колес. Автомобиль становится менее стабильным в поворотах, может появиться увод в сторону при торможении.

Замена сайлентблока требует демонтажа заднего рычага подвески или его частичного разъединения с точками крепления. Старая втулка выпрессовывается из проушины рычага с помощью специального съемника или пресса, после чего посадочное место очищается от загрязнений и коррозии.

Новый сайлентблок запрессовывается строго соосно с использованием оправок подходящего диаметра, обеспечивающих равномерное усилие на внешнюю обойму. Важно не допускать перекоса детали при установке, так как это приведет к преждевременному разрушению резиновой части.

После монтажа рычага на автомобиль окончательная затяжка болтов крепления производится при нагруженной подвеске (автомобиль стоит на колесах), что обеспечивает правильное положение эластомера без предварительного скручивания. Завершается работа обязательной регулировкой углов установки задних колес на стенде развал-схождения.
