Внутренний сайлентблок заднего поперечного рычага представляет собой упругий резино-металлический шарнир, обеспечивающий подвижное соединение рычага подвески с подрамником или кузовом автомобиля. Этот элемент выполняет критическую роль в работе задней многорычажной подвески, гасит вибрации и компенсирует деформации при движении.

Основная задача сайлентблока — обеспечить контролируемую подвижность поперечного рычага в продольной плоскости при сохранении жесткости в поперечном направлении. Деталь воспринимает значительные нагрузки при разгоне, торможении и прохождении поворотов, удерживая колесо в заданной геометрии.

Внутренний сайлентблок устанавливается со стороны крепления рычага к кузову или подрамнику. Он работает в паре с наружным сайлентблоком, расположенным ближе к ступице. Такая конструкция позволяет рычагу совершать необходимые перемещения при работе подвески, сохраняя при этом правильные углы установки колес.

Сайлентблок разработан для установки на следующие модели:

Kia Carnival второго и третьего поколений (2005 года выпуска и позднее) — полноразмерный минивэн с независимой многорычажной задней подвеской. Конструкция подвески этих поколений предусматривает использование идентичных сайлентблоков на обеих версиях.

Mitsubishi Pajero третьего и четвертого поколений (с 2000 года выпуска) — полноразмерный внедорожник с независимой задней подвеской. Несмотря на различия между поколениями, геометрия крепления поперечного рычага сохранилась, что обеспечивает взаимозаменяемость детали.

Применимость детали объясняется использованием схожих конструктивных решений в задней подвеске этих автомобилей, выпускаемых концерном Hyundai-Kia-Mitsubishi.

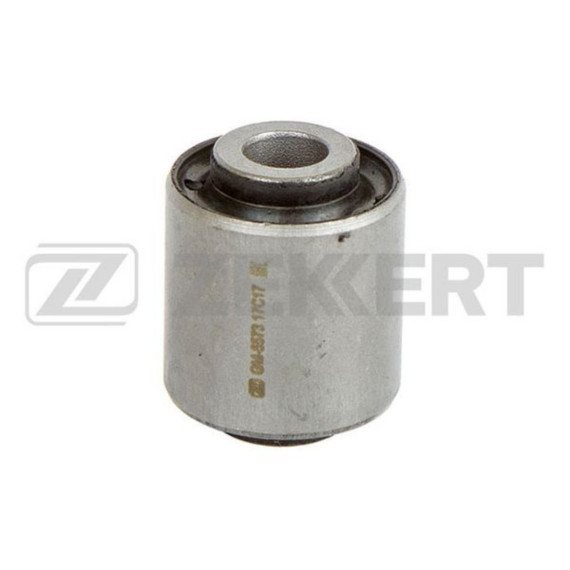

Сайлентблок состоит из внутренней металлической втулки, наружной обоймы и расположенного между ними упругого резинового элемента. Внутренняя втулка устанавливается на болт крепления к кузову, наружная обойма запрессовывается в проушину рычага.

Резиновый элемент имеет специальную форму с переменной жесткостью в разных направлениях. Это обеспечивает необходимую податливость при продольных перемещениях рычага и высокую жесткость при боковых нагрузках, что критично для сохранения управляемости.

Материал резиновой части — специализированная резина с повышенной стойкостью к маслам, температурным перепадам и механическим нагрузкам. Металлические элементы проходят антикоррозионную обработку для увеличения срока службы в условиях воздействия дорожных реагентов.

Износ внутреннего сайлентблока проявляется в виде разрушения резинового элемента — появляются трещины, расслоения, резина теряет упругость. При критическом износе возникает люфт в соединении, сопровождающийся характерными стуками при проезде неровностей.

Неисправный сайлентблок приводит к нарушению геометрии задней подвески. Колесо получает излишнюю свободу перемещения, что вызывает изменение углов схождения и развала в процессе движения. Результатом становится неравномерный износ шин, ухудшение управляемости и снижение курсовой устойчивости автомобиля.

На внедорожниках типа Pajero изношенный сайлентблок особенно критичен из-за большой массы автомобиля и значительных нагрузок при движении по бездорожью. На минивэнах Carnival проблема проявляется при полной загрузке, когда задняя подвеска испытывает максимальные нагрузки.

Замена сайлентблока требует демонтажа заднего поперечного рычага. Для извлечения старого и запрессовки нового сайлентблока необходимо специализированное оборудование — съемники и прессы. Попытки замены подручными средствами могут привести к повреждению рычага или неправильной посадке детали.

При установке критически важна правильная ориентация сайлентблока — некоторые конструкции имеют несимметричную форму резинового элемента. Окончательная затяжка крепежных болтов производится при нагруженной подвеске, когда автомобиль стоит на колесах — это предотвращает преждевременное разрушение резины от скручивания.

После замены сайлентблоков обязательна регулировка углов установки задних колес на стенде развал-схождения. Даже новые детали требуют калибровки геометрии подвески для обеспечения правильного поведения автомобиля на дороге.
