Внутренний сайлентблок заднего верхнего рычага представляет собой резинометаллическую втулку, обеспечивающую упругое соединение рычага подвески с подрамником или кузовом автомобиля. Деталь разработана специально для моделей Toyota Chaser поколений X90 и X100 (с 1992 года), а также Mark 2 поколения X100 (с 1996 года).

Сайлентблок устанавливается во внутреннюю точку крепления верхнего рычага задней многорычажной подвески. Его основная функция — гашение вибраций и ударных нагрузок, передающихся от колеса на кузов автомобиля. Резиновая часть втулки компенсирует угловые перемещения рычага при работе подвески, одновременно обеспечивая жесткую фиксацию в продольном направлении.

Верхний рычаг задней подвески отвечает за контроль развала колеса и частично за схождение. Состояние сайлентблока напрямую влияет на геометрию установки колес и характер движения автомобиля.

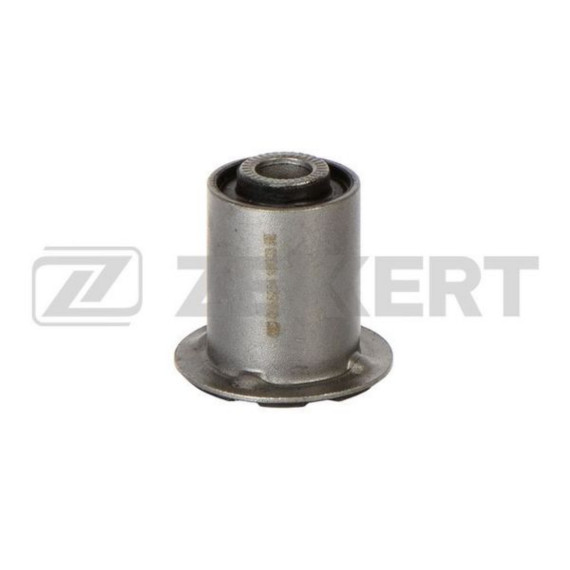

Деталь состоит из двух стальных втулок — внешней и внутренней, между которыми запрессована эластичная резиновая вставка. Внутренняя втулка надевается на крепежный болт, проходящий через кузов или подрамник. Внешняя втулка запрессовывается в проушину рычага подвески.

Резиновый элемент имеет специальную форму с технологическими пустотами, рассчитанными на определенную жесткость в разных плоскостях. Это позволяет сайлентблоку эффективно работать при многонаправленных нагрузках — от вертикальных ударов при проезде неровностей до продольных усилий при разгоне и торможении.

Сайлентблок предназначен для заднеприводных седанов Toyota с многорычажной независимой задней подвеской. Chaser X90 выпускался с 1992 по 1996 год, Chaser X100 — с 1996 по 2001 год. Mark 2 поколения X100 производился параллельно с 1996 по 2000 год и имеет идентичную конструкцию задней подвески.

Деталь устанавливается попарно — по одной на каждую сторону автомобиля. На каждом верхнем рычаге используется два сайлентблока: внутренний (ближе к центру автомобиля) и внешний (ближе к колесу). Данная запчасть является именно внутренним элементом крепления.

При разрушении резиновой части появляется люфт в соединении рычага, что приводит к изменению углов установки колес во время движения. Автомобиль начинает хуже держать траекторию, появляется неравномерный износ покрышек. При проезде неровностей возникают глухие стуки в задней части кузова.

Визуально изношенный сайлентблок можно определить по трещинам и разрывам резины, выдавливанию эластичного материала из втулки, следам масла на поверхности. Критический износ приводит к контакту металлических втулок и полной потере упругих свойств соединения.

Замена требует демонтажа верхнего рычага или использования специального съемника для выпрессовки старого сайлентблока непосредственно на автомобиле. Запрессовка новой детали производится с помощью пресса или оправок подходящего диаметра. Важно соблюдать соосность при установке, чтобы избежать перекоса втулок.

После замены сайлентблоков задней подвески обязательна регулировка углов установки колес на специализированном стенде. Затяжку крепежных болтов рекомендуется производить при нагруженной подвеске, когда автомобиль стоит на колесах или рычаг установлен в рабочее положение.
