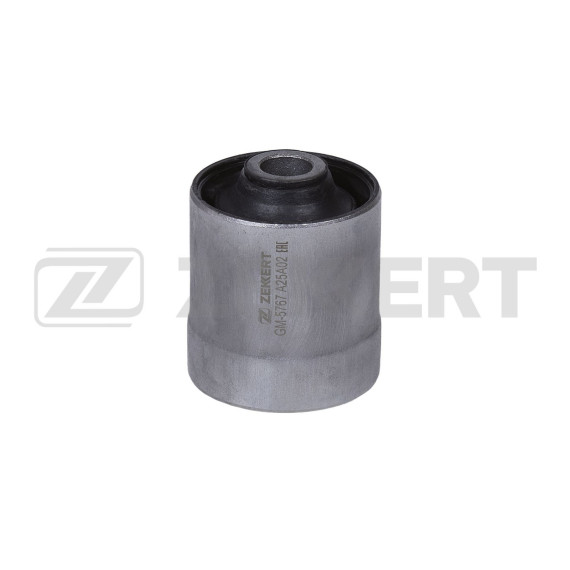

Сайлентблок заднего нижнего рычага представляет собой резинометаллический шарнир, обеспечивающий упругое соединение рычага подвески с подрамником или балкой заднего моста на автомобилях Hyundai H-1 и Starex выпуска с 1997 года. Эта деталь играет критическую роль в работе задней подвески коммерческих микроавтобусов, которые часто эксплуатируются с высокими нагрузками.

Задний нижний рычаг в подвеске Hyundai H-1/Starex выполняет функцию продольной связи, контролирующей положение заднего моста относительно кузова при разгоне, торможении и движении по неровностям. Сайлентблок в точке крепления рычага компенсирует угловые перемещения, гасит вибрации и удары, передающиеся от дорожного полотна.

Конструкция микроавтобусов этой серии предполагает использование зависимой задней подвески с рессорами или пружинами, где нижний рычаг работает в паре с верхним, формируя направляющий аппарат. Сайлентблок воспринимает значительные продольные и вертикальные нагрузки, особенно при полной загрузке транспортного средства.

Деталь состоит из двух металлических втулок — внутренней и наружной, между которыми запрессован эластомерный элемент специальной формы. Внутренняя втулка надевается на болт крепления рычага, наружная запрессовывается в проушину рычага или кронштейн на раме. Резиновая вставка имеет выраженную радиальную и торсионную жесткость, рассчитанную на специфику работы коммерческого транспорта.

Форма резинового элемента разработана с учетом направления основных нагрузок — более жесткая в продольном направлении для контроля клевков при торможении и разгоне, и более эластичная в вертикальной плоскости для эффективного поглощения ударов. Некоторые исполнения имеют разрезы или специальные пустоты в резине для оптимизации характеристик упругости.

Сайлентблок предназначен для установки в заднюю подвеску микроавтобусов Hyundai H-1 и Starex первого и второго поколений, выпускавшихся с 1997 года. Эти модели широко использовались как пассажирские микроавтобусы, так и грузопассажирские фургоны, что предъявляет повышенные требования к ресурсу элементов подвески.

При подборе важно учитывать конкретную модификацию автомобиля, так как версии с различной полной массой и типом задней подвески могут иметь отличия в геометрии и размерах сайлентблоков. Деталь устанавливается в точке крепления заднего нижнего рычага к кузову или подрамнику, обычно требуется два сайлентблока на автомобиль — по одному на каждую сторону.

Разрушение резинового элемента проявляется характерными симптомами: стуки в задней подвеске при проезде неровностей, особенно на малых скоростях, увод автомобиля в сторону при торможении, неравномерный износ задних шин. При интенсивной эксплуатации с перегрузом возможно расслоение резины от металлических втулок или образование трещин.

Визуальный осмотр на подъемнике позволяет обнаружить разрывы резины, выдавливание эластомера из втулок, следы масла на поверхности сайлентблока. Люфт в соединении проверяется монтировкой — исправный сайлентблок допускает только упругую деформацию без ощутимого свободного хода металлических частей.

Замена сайлентблока заднего нижнего рычага требует демонтажа рычага с автомобиля или выпрессовки старой детали непосредственно на машине с использованием специального съемника. Запрессовка нового сайлентблока должна производиться строго соосно во избежание перекоса и преждевременного разрушения резины.

Критически важно производить затяжку крепежного болта сайлентблока только при нагруженной подвеске, когда автомобиль стоит на колесах или подвеска нагружена до рабочего положения на подъемнике. Затяжка в вывешенном состоянии приводит к закручиванию резины и её быстрому разрушению при опускании автомобиля. Момент затяжки должен соответствовать спецификациям производителя для данной модели.
