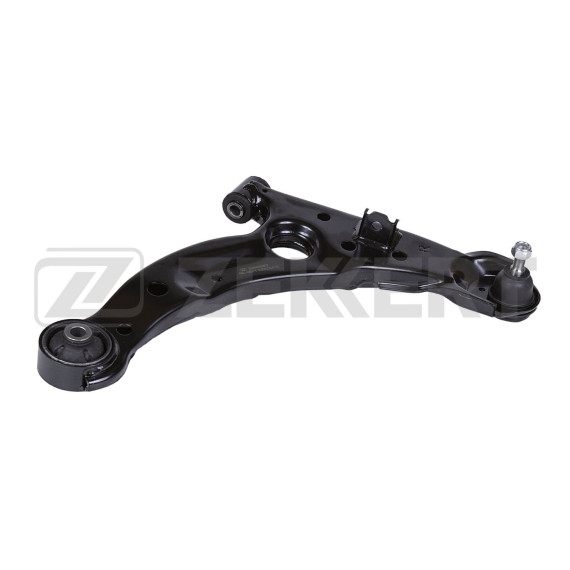

Поперечный рычаг передней подвески для Hyundai Matrix выпуска с 2001 года представляет собой ключевой элемент системы направления колеса, который обеспечивает правильную геометрию подвески и контролирует перемещение ступицы относительно кузова автомобиля. Устанавливается с правой стороны передней оси и работает в паре с симметричным левым рычагом.

Рычаг выполняет роль связующего звена между подрамником и поворотным кулаком, удерживая колесо в заданном положении при движении по неровностям. Через шаровую опору передает усилия от колеса на кузов, одновременно позволяя ступице совершать вертикальные перемещения. Конструкция рычага определяет параметры развала и схождения колес, влияя на устойчивость автомобиля и равномерность износа шин.

Деталь воспринимает значительные продольные и поперечные нагрузки при разгоне, торможении и прохождении поворотов. Резинометаллические втулки в точках крепления гасят вибрации от дорожного полотна, предотвращая их передачу на кузов и повышая акустический комфорт в салоне.

Рычаг для Hyundai Matrix изготавливается из стального штампованного профиля с ребрами жесткости, обеспечивающими необходимую прочность при минимальной массе. Форма детали разработана с учетом компоновки моторного отсека и элементов трансмиссии переднеприводного автомобиля.

В конструкции предусмотрены посадочные места для сайлентблоков – в заднем креплении к подрамнику и переднем креплении к кронштейну на лонжероне. Передняя точка крепления может иметь конструкцию как с отдельным сайлентблоком, так и с встроенным резинометаллическим элементом. На внешней части рычага расположен конус для установки шаровой опоры, которая может быть съемной или запрессованной в зависимости от модификации детали.

Поверхность рычага защищена антикоррозионным покрытием – порошковой краской или катафорезным грунтом, что критично для эксплуатации в условиях воздействия влаги, реагентов и абразивных частиц от дорожного полотна.

Данный рычаг разработан специально для Hyundai Matrix первого поколения (FC), производившегося с 2001 по 2010 год. Подходит для всех модификаций модели независимо от типа двигателя и комплектации, поскольку конструкция передней подвески оставалась неизменной на протяжении всего периода выпуска.

При подборе важно учитывать правостороннее исполнение – рычаги левой и правой сторон имеют зеркальную форму и не взаимозаменяемы. Деталь идентична применяемой на родственных моделях Hyundai Elantra (XD) и Hyundai Lavita, что обусловлено единой платформой этих автомобилей.

Критическими элементами рычага являются резинометаллические втулки в точках крепления и шаровой шарнир. Деформация резиновых элементов проявляется увеличенными люфтами, посторонними стуками при проезде неровностей, увода автомобиля в сторону при движении. Износ шаровой опоры сопровождается характерным скрипом при поворотах руля и люфтом в вертикальной плоскости.

Деформация металлической части рычага возможна при сильных ударных нагрузках – попадании в глубокие ямы на высокой скорости или ДТП. Искривленный рычаг невозможно отрегулировать до правильных углов установки колес, что приводит к ускоренному износу шин и нестабильному поведению автомобиля на дороге.

Трещины в металле или разрывы резиновых втулок требуют немедленной замены детали, поскольку разрушение рычага при движении создает аварийную ситуацию с полной потерей управляемости.

Замена рычага требует вывешивания передней части автомобиля и снятия колеса. Перед демонтажом необходимо разгрузить подвеску, отсоединить стабилизатор поперечной устойчивости и открутить шаровую опору от поворотного кулака. Болты крепления рычага к подрамнику откручиваются при ненагруженной подвеске.

При установке нового рычага окончательная затяжка креплений производится на автомобиле, стоящем на колесах под собственным весом, что обеспечивает правильное положение резиновых элементов без предварительного скручивания. После замены обязательна проверка и регулировка углов установки колес на стенде развал-схождения.

Одновременно с рычагом рекомендуется проверить состояние амортизатора, пружины и опорного подшипника стойки, поскольку работы по доступу к этим элементам частично дублируются. При наличии износа сайлентблоков или шаровых опор целесообразна замена рычагов с обеих сторон для обеспечения симметричной работы подвески.
